Appleton X18

Артикул: X18

Изготовитель: Appleton

Новый продукт Запросить стоимость и остатки 110 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики X18

Раздел

Тела

Подраздел

Appleton

Вес

Типоразмер: 1/2 дюйма (NPT).
Конфигурация: Type X (Cross/Крестовина).
Серия: FM8 (Unilet).
Совместимость с трубами: Rigid Conduit, IMC.
Материал корпуса: Чугун Grayloy-iron или ковкий чугун (в зависимости от спецификации исполнения).
Стандарты соответствия: UL Standard 514A, 514B; CSA C22.2 No. 18.
Ключевое ограничение: Для обеспечения степени защиты IP/NEMA требуются соответствующие крышки и уплотнительные прокладки.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Appleton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Конфигурация типа «X» для разводки кабельных линий в четырех направлениях под углом 90°.

Встроенные гладкие скругленные втулки (bushings) для защиты изоляции проводников при протяжке.

Прецизионная коническая резьба для создания жестких, вибростойких соединений и непрерывности контура заземления.

Исполнение Form 8: увеличенное внутреннее пространство для безопасного радиуса изгиба кабеля.

Материал повышенной прочности Grayloy-iron с антикоррозийным покрытием.

Применение

Создание четырехсторонних разветвлений в магистральных системах электроснабжения промышленных объектов.

Использование в качестве протяжного фитинга (pulling fitting) на длинных участках трассы для облегчения протяжки кабеля.

Организация точек доступа для сращивания (splicing) проводников и проведения контрольных замеров.

Монтаж в системах управления технологическими процессами на нефтехимических и энергетических предприятиях.

Преимущества

Геометрия Form 8: Оптимизированный объем корпуса облегчает укладку проводов и снижает риск повреждения жил при монтаже в ограниченном пространстве.

Целостность заземления: Высокая точность нарезки резьбы гарантирует плотное прилегание компонентов, обеспечивая надежный путь для токов утечки без дополнительных перемычек.

Защита от механических повреждений: Интегрированные втулки исключают контакт изоляции с острыми кромками металла, предотвращая короткие замыкания в процессе эксплуатации.

Долговечность в агрессивных средах: Чугун Grayloy с эпоксидным/оцинкованным покрытием устойчив к коррозии, что делает X18 идеальным для промышленных цехов и наружных установок.

FAQ

Можно ли использовать корпус X18 с алюминиевыми трубами кабелепровода?

Технически это возможно, однако для предотвращения гальванической коррозии в местах соединения стальной/чугунной резьбы и алюминия рекомендуется использовать антикоррозийную токопроводящую смазку.

Как часто требуется обслуживание данных узлов после монтажа?

Корпуса Appleton серии FM8 считаются необслуживаемыми. Рекомендуется проводить визуальный осмотр целостности уплотнительных прокладок крышек (если установлены) один раз в 2-3 года в условиях агрессивной среды.

Входит ли крышка в комплект поставки Appleton X18?

Обычно корпуса Appleton поставляются отдельно от крышек и прокладок. Это позволяет инженеру выбрать материал крышки (сталь или чугун) в зависимости от бюджета и условий эксплуатации.

Appleton X18

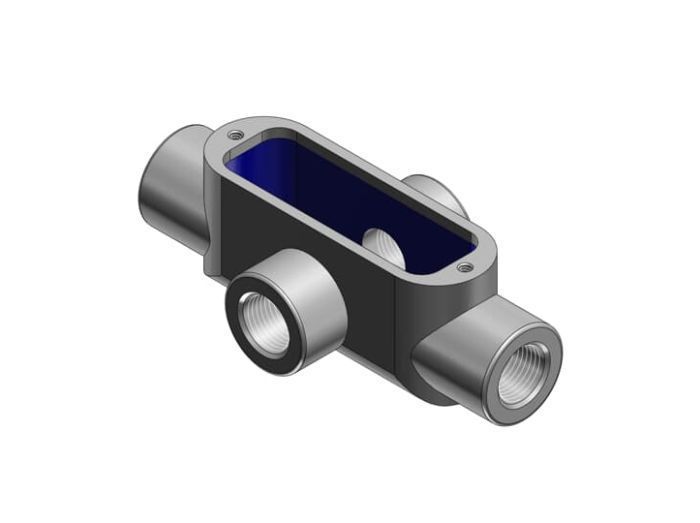

Appleton X18 — это специализированный корпус для концевых точек кабелепровода (Conduit Outlet Body) серии FM8, выполненный в крестообразной конфигурации (Type X) для труб диаметром 1/2 дюйма. Как инженерное решение, данная модель незаменима при создании сложных узлов разветвления в системах жестких металлических кабелепроводов (Rigid/IMC). Маркировка X18 указывает на тип корпуса (X — четыре отверстия) и типоразмер (18 соответствует 1/2"). В отличие от стандартных серий, геометрия Form 8 обеспечивает более свободный доступ к проводникам, что критически важно при работе с силовыми кабелями большого сечения, где необходимо строго соблюдать требования NEC по радиусу изгиба.
