Turck 1536621

Артикул: 1536621

Изготовитель: TURCK

Новый продукт Запросить стоимость и остатки 812 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 1536621

Раздел

Положение цилиндра

Подраздел

Turck

Вес

Тип паза: предназначен для цилиндров с Т-образным пазом (серия UNTL).
Магнитный поршень: наличие встроенного магнита в поршне цилиндра обязательно.
Интерфейс ПЛК: совместим со стандартными аналоговыми входными модулями 0...10 В или 4...20 мА.
Совместимость с разъемами: стандартный 4-контактный M12 x 1.
Ограничение по среде: не обладает устойчивостью к сварочным полям (Weld Field Immune: No).
Ограничение по объекту: не предназначен для обнаружения ферромагнитных металлов без магнитного поля.
Монтаж: требуется проверка соответствия габаритов датчика и глубины паза цилиндра.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда TURCK на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Диапазон измерения (ход): 45 мм

Тип выхода: аналоговый (комбинированный ток/напряжение)

Напряжение питания: 15–30 VDC (номинал 24 VDC)

Тип подключения: кабель 0.3 м с разъемом M12 (RS4)

Количество проводов: 4-проводное подключение

Материал корпуса: неметаллический (пластик)

Встроенная защита: от короткого замыкания и обратной полярности

Индикация состояния: светодиодная (Status Indicator: Yes)

Применение

Расшифровка WIM45: WIM — серия (магнитный линейный), 45 — рабочая зона в мм.

Расшифровка LIU5: наличие одновременно токового и вольтового аналоговых выходов.

Суффикс 0.3-RS4: модификация с коротким выносным кабелем и разъемом M12.

Альтернативы: для других длин хода выбираются модели WIM70, WIM100 и т.д.

Замена: возможен подбор аналогов из линеек Balluff BMP или Festo SDAT при совпадении типа паза и выходного сигнала.

FAQ

Требуется ли обучение (T-teach) для этого датчика?

Данная модель WIM45 работает с фиксированным диапазоном 45 мм и выдает сигнал пропорционально положению магнита без необходимости сложной настройки.

Можно ли использовать датчик в цепях переменного тока?

Нет, устройство предназначено строго для питания постоянным током (DC) в диапазоне 15-30 В.

Как подключить датчик к контроллеру?

Используйте стандартный 4-контактный патч-корд M12; схема подключения предусматривает питание (+/-) и два сигнальных провода для тока и напряжения.

Turck 1536621

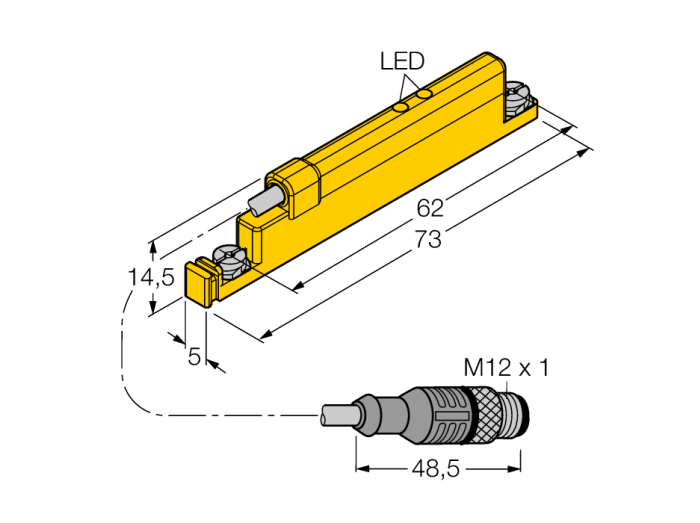

Turck 1536621 (WIM45-UNTL-LIU5X2-0.3-RS4) — это датчик линейного положения для пневматических цилиндров. Устройство обеспечивает непрерывный контроль перемещения поршня в диапазоне 45 мм, преобразуя магнитное поле поршня в аналоговый сигнал. Предназначен для точного позиционирования в системах промышленной автоматизации.
