Vacon OPT-A4-V

Артикул: OPT-A4-V
Изготовитель: Vacon
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики OPT-A4-V

Раздел
Подраздел
Vacon
Вес
  • Совместимость с энкодерами: Дифференциальные TTL/RS422 (5В)
  • Типовая установка: Слот C преобразователя частоты
  • Напряжение питания энкодера: Настраиваемое (5В / 15В DC)
  • Среда эксплуатации: Повышенная влажность/агрессивные среды (благодаря лакировке)
  • Серии ПЧ: Vacon NXP, Vacon NXS
  • Ограничение по сигналу: Не поддерживает HTL (24В) без делителей
  • Тип подключения: Клеммная колодка
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Vacon на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип модуля: Плата интерфейса инкрементального энкодера
Уровни сигналов: Low Voltage (TTL / RS422)
Входные каналы: A, B, Z (дифференциальные)
Исполнение: V-версия (Varnished) — наличие защитного лакового покрытия плат
Назначение: Прецизионное управление скоростью и моментом в замкнутом контуре
Применение
OPT-A4: Базовая версия без защитного лакового покрытия
OPT-A4-V: Модификация с лакировкой для тяжелых условий эксплуатации
OPT-A5: Альтернативный модуль для энкодеров с уровнем сигнала HTL (10–30В)
Суффикс 'V' критичен для химических производств и зон с риском конденсации
При замене учитывать версию прошивки преобразователя частоты
FAQ

Можно ли подключить энкодер 24В HTL к этой плате?

Нет, плата OPT-A4-V рассчитана на низковольтные TTL-сигналы. Для HTL-энкодеров используйте модуль OPT-A5.


В чем преимущество версии с суффиксом -V?

Плата имеет конформное покрытие (лакировку), что защищает электронику от коррозии, влаги и проводящей пыли.


В какой слот устанавливается данная плата?

Обычно плата обратной связи OPT-A4-V устанавливается в слот C управляющей платы привода Vacon.


Vacon OPT-A4-V

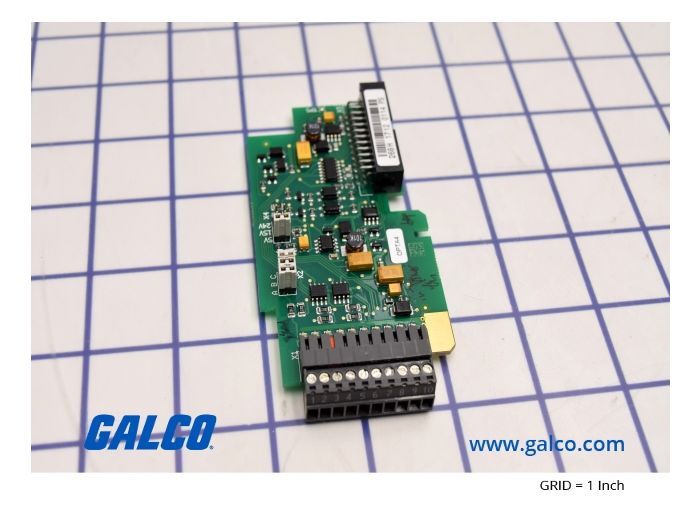

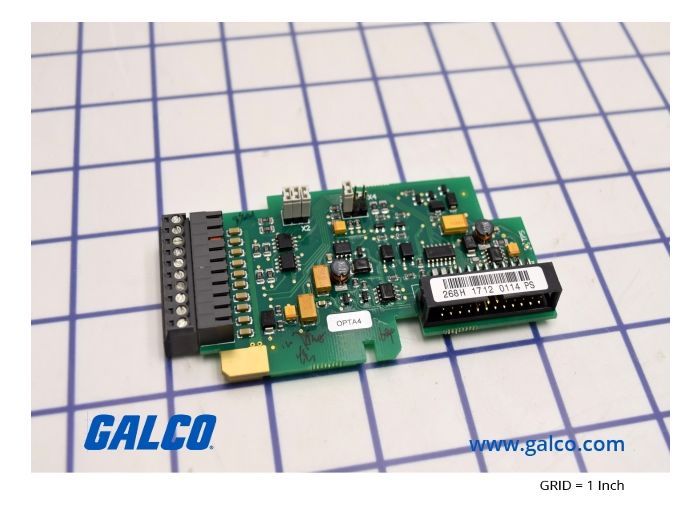

Vacon OPT-A4-V — это плата расширения (опциональный модуль) для преобразователей частоты Vacon, предназначенная для организации обратной связи по скорости и положению. Модуль обеспечивает интерфейс для подключения инкрементальных энкодеров с низковольтными сигналами (TTL/RS422). Использование данной платы позволяет реализовать режим высокоточного векторного управления с обратной связью (Closed Loop).
