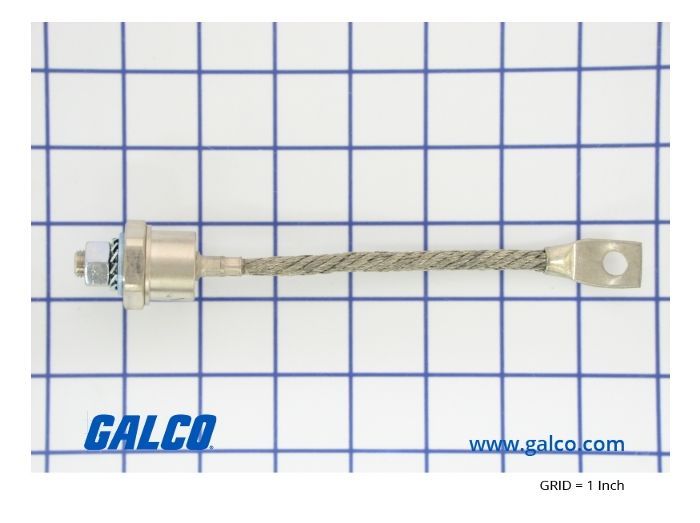

Vishay VS-150U120D

Артикул: VS-150U120D

Изготовитель: VISHAY

Новый продукт Запросить стоимость и остатки 105 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VS-150U120D

Раздел

Подраздел

Vishay

Вес

Проверка совместимости по пиковому напряжению сети с учетом переходных процессов (рекомендуемый запас 1.5-2x)
Требуется расчет теплового сопротивления системы «диод-радиатор» для обеспечения стабильной работы на токах >50 А
Контроль момента затяжки шпильки при монтаже для предотвращения механического повреждения корпуса
Соблюдение температурного режима эксплуатации (данные по кривой дерrating уточняются в даташите)
Интерфейс подключения: жесткий вывод под гайку/зажим и резьбовое основание
Ограничение: не предназначен для использования в высокочастотных инверторах и импульсных схемах (требующих Fast Recovery)
Ограничение: степень защиты IP00, требует размещения в защитном шкафу или корпусе

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда VISHAY на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Максимальное повторяющееся импульсное обратное напряжение: 1200 В

Средний прямой ток (If avg): 150 А

Тип корпуса: DO-8 (Stud Version / Шпилька)

Технология: Standard Recovery (стандартное время восстановления)

Конструктивное исполнение: монтаж на радиатор через резьбовое соединение

Вес устройства: 120 г (0.265 lbs)

Применение

VS-150U серия: градации по напряжению 400В (40D), 800В (80D), 1200В (120D)

Вариант полярности: стандартная (анод — шпилька) или обратная (суффикс 'R' — катод на шпильке)

Маркировка: VS (Vishay Semiconductors), 150 (ток 150А), U (серия корпуса), 120 (код напряжения 1200В)

Взаимозаменяемость: возможна замена на аналоги в корпусах DO-30 или модульные сборки при совпадении электрических характеристик

FAQ

Нужна ли термопаста при установке диода на радиатор?

Да, применение теплопроводной пасты обязательно для обеспечения эффективного отвода тепла от основания DO-8 к охладителю.

Можно ли использовать этот диод в сетях 380В?

Да, запас по напряжению 1200В достаточен для работы в трехфазных выпрямителях сетей 380-400В.

Как определить полярность VS-150U120D без прибора?

Согласно стандарту серии VS-150U без буквы R, шпилька является анодом, а гибкий/жесткий верхний вывод — катодом.

Vishay VS-150U120D

Vishay VS-150U120D — промышленный силовой диод стандартного восстановления в металлостеклянном корпусе DO-8 (под болт). Предназначен для выпрямления тока в мощных электротехнических установках, зарядных устройствах и схемах управления двигателями. Обеспечивает работу при обратном напряжении до 1200 В и токе до 150 А.
