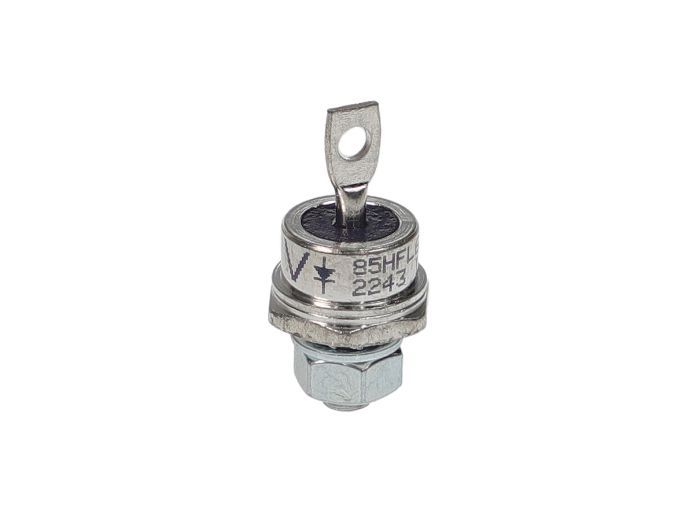

Vishay VS-85HFL60S02

Артикул: VS-85HFL60S02

Изготовитель: VISHAY

Новый продукт Запросить стоимость и остатки 111 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VS-85HFL60S02

Раздел

Быстрое восстановление

Подраздел

Vishay

Вес

Электрическая совместимость: Пиковое рабочее напряжение в системе не должно превышать 600 В.
Теплоотвод: Обязателен монтаж на радиатор; эффективная работа на токах до 85 А без охлаждения невозможна.
Механический монтаж: Строгое соблюдение момента затяжки до 4.2 Нм (37 lbf-inches) для предотвращения деформации корпуса.
Условия среды: Требуется дополнительная герметизация или размещение в закрытом шкафу, так как класс IP корпуса зависит от сборки.
Ограничения: Не использовать в цепях с обратной полярностью без замены на модель с индексом R.
Интерфейс: Совместим со стандартными силовыми клеммами под шпильку 1/4-28.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда VISHAY на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Максимальное повторяющееся импульсное обратное напряжение: 600 В

Средний прямой ток: 85 А

Время обратного восстановления (trr): 200 нс

Тип корпуса: DO-5 (шпилька)

Полярность: Прямая (Cathode Stud) — катод на основании, анод на лепестковом выводе

Монтажная резьба: 1/4-28 UNF-2A

Способ подключения: Плоский лепестковый вывод (Lug) под клемму

Применение

Расшифровка серии: 85HFL — ток 85 А, быстрое восстановление; 60 — напряжение 600 В; S02 — время восстановления 200 нс.

Варианты полярности: Для модификации с анодом на шпильке запрашивайте версию VS-85HFLR60S02.

Альтернативы: Возможна замена на аналоги в корпусе DO-5 от производителей Infineon или GeneSiC при совпадении trr и тока.

Варианты по напряжению: В линейке доступны исполнения от 100 В до 600 В (индексы 10, 20, 40, 60).

FAQ

Какова полярность диода VS-85HFL60S02?

Данная модель имеет прямую полярность: катод находится на резьбовой шпильке (основании), анод — на верхнем лепестковом выводе.

Какой момент затяжки допустим при монтаже?

Максимально допустимый момент затяжки составляет 4.2 Нм (37 lbf-inches); превышение этого значения ведет к механическому разрушению кристалла.

Требуется ли использование термопасты?

Да, для обеспечения паспортных тепловых характеристик при монтаже на радиатор рекомендуется использование теплопроводящей пасты.

Vishay VS-85HFL60S02

Vishay VS-85HFL60S02 — промышленный быстровосстанавливающийся силовой диод (Fast Recovery Diode) в металлостеклянном корпусе DO-5. Предназначен для работы в высокочастотных инверторах, импульсных источниках питания и цепях защиты, где требуется малое время обратного восстановления (200 нс) при токах до 85 А.
