Vishay VS-85HFR60

Артикул: VS-85HFR60
Изготовитель: VISHAY
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VS-85HFR60

Раздел
Подраздел
Vishay
Вес
  • Проверка соответствия рабочего напряжения системы пределу 600 В
  • Обязателен расчет теплоотвода и монтаж на радиатор при токах >10-15 А
  • Соблюдение нормированного момента затяжки при ввинчивании в радиатор
  • Верхний интерфейс: лепесток под пайку или кольцевую клемму
  • Ограничение: работа в низкочастотных цепях (не выше 1 кГц)
  • Ограничение: контроль температуры перехода (Tj max) для предотвращения пробоя
  • Версия 'R' требует изоляции радиатора, если он не является общей точкой анодов
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда VISHAY на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Максимальный средний прямой ток (If av): 85 А
Максимальное повторяющееся обратное напряжение (Vrrm): 600 В
Тип корпуса: DO-5 (Stud Mount)
Полярность: Обратная (Reverse) — анод на шпильке
Технология: Стандартное восстановление (Standard Recovery)
Соответствие стандарту RoHS
Применение
Совместимость с посадочными местами под стандартную резьбу DO-5
Интеграция в зарядные устройства, сварочное оборудование и гальванические выпрямители
Маркировка VS-85HF: прямая полярность (катод на шпильке)
Числовой суффикс (10, 20, 40, 60... 120) определяет класс по напряжению (100-1200 В)
Взаимозаменяемость с аналогичными сериями 85HFR от International Rectifier
FAQ

Чем отличается версия VS-85HFR60 от VS-85HF60?

Буква 'R' означает обратную полярность: у HFR на шпильке находится анод, у HF — катод.


Можно ли устанавливать диод без радиатора?

При токах свыше 10 А эксплуатация без радиатора не допускается из-за риска мгновенного перегрева перехода.


Подходит ли этот диод для инверторов с ЧРП?

Нет, из-за стандартного времени восстановления он ограничен частотой 1 кГц; для инверторов требуются быстрые (Fast Recovery) диоды.


Vishay VS-85HFR60

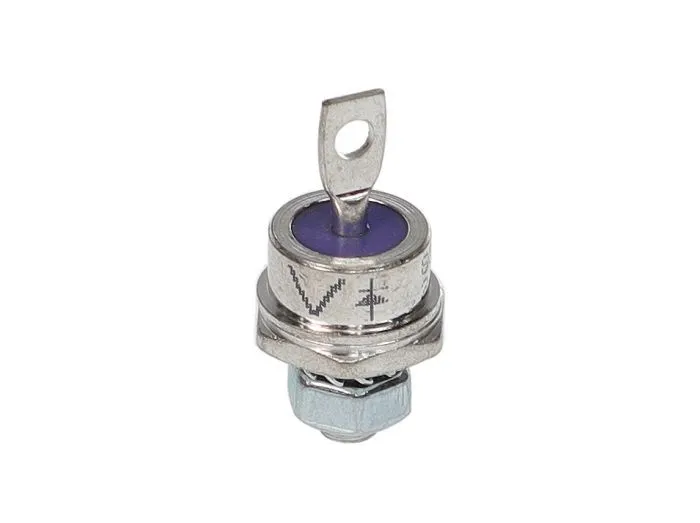

Промышленный силовой диод Vishay VS-85HFR60 предназначен для выпрямления тока в цепях до 85 А. Модель выполнена в герметичном металлическом корпусе DO-5 с креплением на шпильку и обратной полярностью (анод на основании), что позволяет использовать радиатор в качестве анодного шинопровода.
