Vishay VS-SD1100C20L

Артикул: VS-SD1100C20L

Изготовитель: VISHAY

Новый продукт Запросить стоимость и остатки 163 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VS-SD1100C20L

Раздел

Стандартное восстановление

Подраздел

Vishay

Вес

Требуется проверка соответствия рабочего напряжения системы значению 2000 В с учетом коэффициента запаса
Необходим расчет теплоотвода и выбор радиатора под прижимное усилие 9.8 кН
Обеспечение параллельности контактных поверхностей для равномерного распределения тока
Совместимость с охладителями для типоразмера DO-200AB (Puk Size 1 x 2.25")
Использование в схемах выпрямления 50/60 Гц
Ограничение: не использовать в высокочастотных инверторах (предназначен для стандартного восстановления)
Ограничение: чувствителен к чистоте контактных поверхностей и качеству теплопроводящей пасты

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда VISHAY на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Максимальное повторяющееся импульсное обратное напряжение (Vrrm): 2000 В

Средний прямой ток (If avg): 1170 А

Действующий ток (If rms): 2080 А

Максимальный ударный ток (Ifsm): 13 600 А

Тип корпуса: DO-200AB (керамический диск)

Усилие сжатия при монтаже: 9.8 кН

Низкое прямое падение напряжения (Vfm): 1.31 В

Вес устройства: около 250 г (0.55 lbs)

Применение

Маркировка VS-SD1100C20L: цифра '20' означает напряжение 2000 В (шаг 100 В)

В рамках серии SD1100C_L доступны исполнения от 400 В до 3200 В

Суффикс 'L' определяет специфические конструктивные особенности корпуса данной серии

Возможные функциональные аналоги: приборы серий ABB, Infineon, Westcode в аналогичном габарите корпуса

FAQ

Какое усилие необходимо прикладывать при установке?

Для обеспечения номинальных характеристик необходимо строго соблюдать монтажное усилие 9.8 кН.

Можно ли заменить этот диод на модель с более высоким напряжением?

Да, модели на 2400В или 3200В из этой же серии совместимы, если совпадают габариты и ток.

Подходит ли диод для тяговых подстанций?

Да, серия SD1100C_L рекомендована для применения в задачах Medium Traction (городской электротранспорт).

Vishay VS-SD1100C20L

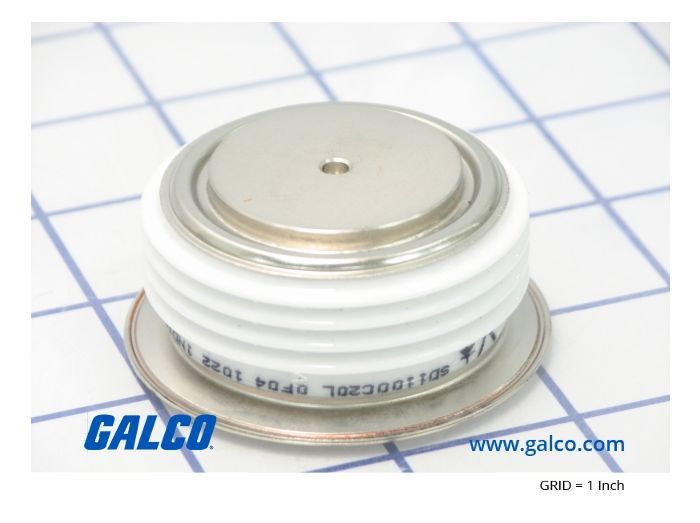

Силовой выпрямительный диод Vishay VS-SD1100C20L стандартного восстановления в корпусе типа «таблетка» (Hockey Puk). Предназначен для работы в мощных преобразователях, промышленных приводах и системах питания с высокими токовыми нагрузками. Обеспечивает высокую устойчивость к импульсным перегрузкам благодаря диффузионному переходу.
