Vishay VS-SD1500C30L

Артикул: VS-SD1500C30L

Изготовитель: VISHAY

Новый продукт Запросить стоимость и остатки 331 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VS-SD1500C30L

Раздел

Стандартное восстановление

Подраздел

Vishay

Вес

Подбор охладителя: требуется двустороннее или одностороннее охлаждение в зависимости от теплопотерь
Монтаж: строгое соблюдение усилия сжатия 14.7 кН для обеспечения электрического и теплового контакта
Среда: эксплуатация в составе силовых шкафов с контролем температуры
Тип нагрузки: системы с промышленной частотой сети (стандартное время восстановления)
Интеграция: совместимость со стандартными прижимными устройствами для корпусов DO-200AB
Ограничение: не подходит для высокочастотного переключения и инверторов (использовать Fast Recovery серии)
Сертификаты: RoHS Compliant

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда VISHAY на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Повторяющееся импульсное обратное напряжение (Vrrm): 3000 В

Средний прямой ток (If avg): 1600 А

Максимальный действующий ток (If rms): 3010 А

Ударный прямой ток (Ifsm): 17400 А (при 50 Гц)

Максимальное прямое падение напряжения (Vfm): 1.64 В

Типоразмер корпуса: DO-200AB (Puk Size 1 x 2.25")

Усилие сжатия при монтаже: 14.7 кН

Диффузионный переход и высокая перегрузочная способность

Применение

Маркировка VS-SD1500C30L: '30' означает класс по напряжению (3000 В)

Линейка SD1500C включает исполнения от 400 В до 3000 В

Суффикс L определяет конфигурацию выводов/терминалов

Аналоги: возможна замена на промышленные диоды в корпусе DO-200AB (K-puk) от Infineon или Dynex с учетом Ifsm и теплового сопротивления

FAQ

Требуется ли специальное оборудование для установки?

Да, для монтажа необходимы специальные охладители и прижимные устройства, обеспечивающие нормированное усилие 14.7 кН.

Можно ли заменить модель с 3000В на модель с меньшим напряжением?

Только если рабочее и пиковое напряжение в цепи гарантированно ниже номинала новой модели с учетом запаса надежности.

Для каких задач подходит данный диод?

Входные выпрямители, мощные блоки питания, управление станками и среднемощные тяговые применения.

Vishay VS-SD1500C30L

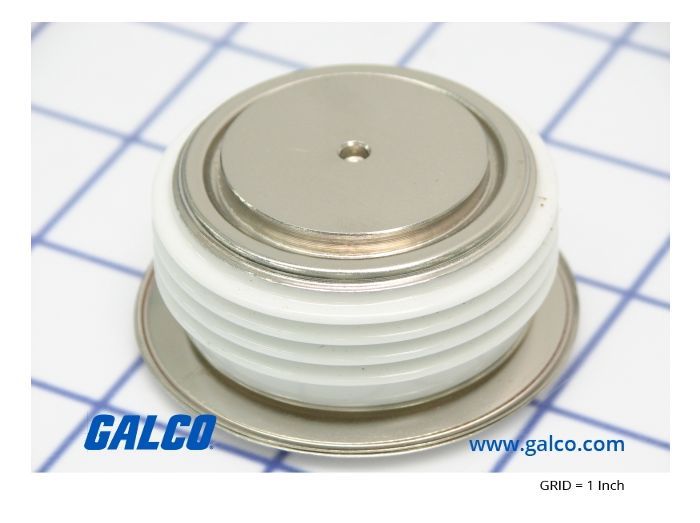

Силовой выпрямительный диод Vishay серии SD1500C в герметичном корпусе типа «таблетка» (Hockey Puk). Предназначен для промышленного применения в мощных преобразовательных установках, где требуется высокая надежность при значительных токовых нагрузках и высоких обратных напряжениях до 3000 В.
