Vishay VS-SD600R08PC

Артикул: VS-SD600R08PC
Изготовитель: VISHAY
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VS-SD600R08PC

Раздел
Стандартное восстановление
Подраздел
Vishay
Вес
  • Проверка рабочего напряжения системы (рекомендуемый запас Vrrm > 1.5x-2x)
  • Расчет системы охлаждения исходя из потерь при токе 600 А
  • Соответствие монтажного отверстия дюймовой резьбе 3/4-16 UNF-2A
  • Контроль полярности подключения (Anode Stud)
  • Интеграция: Силовые шины с наконечниками под гибкий вывод диода
  • Интеграция: Охладители (радиаторы) с соответствующей ответной резьбой
  • Ограничение: Соблюдение момента затяжки до 50 Нм (442 lbf-inches) для исключения деформации
  • Ограничение: Не предназначен для высокочастотного импульсного переключения (только 50/60 Гц)
  • Ограничение: Обязательное использование теплопроводящей пасты при монтаже
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда VISHAY на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Максимальное обратное напряжение (Vrrm): 800 В
Средний прямой ток (If avg): 600 А
Действующее значение тока (If rms): 940 А
Тип корпуса: DO-205AD (Stud Mount)
Полярность: Обратная (анод на основании/шпильке)
Прямое падение напряжения (Vfm): 1.31 В
Монтажная резьба: 3/4-16 UNF-2A
Диффузионный переход и высокая перегрузочная способность по току
Соответствие стандарту RoHS
Применение
VS-SD600N08PC — модификация с прямой полярностью (катод на шпильке)
Числовой индекс (04–32) — указывает на класс по напряжению от 400 В до 3200 В
Серия SD600 — базовая линейка стандартных выпрямителей Vishay в корпусе DO-205AD
Суффикс 'PC' — определяет тип вывода и исполнения корпуса
Возможные аналоги: силовые диоды серий Д161 (при соответствии резьбовых и габаритных параметров)
FAQ

Что означает литера 'R' в артикуле VS-SD600R08PC?

Обозначает обратную полярность (Reverse): анод расположен на резьбовом основании, катод — на гибком выводе.


Допускается ли эксплуатация без радиатора?

Нет, при номинальных токах 600 А требуется обязательное принудительное или массивное естественное охлаждение через теплоотвод.


Какая резьба используется для монтажа?

Используется дюймовая резьба стандарта 3/4-16 UNF-2A.


Vishay VS-SD600R08PC

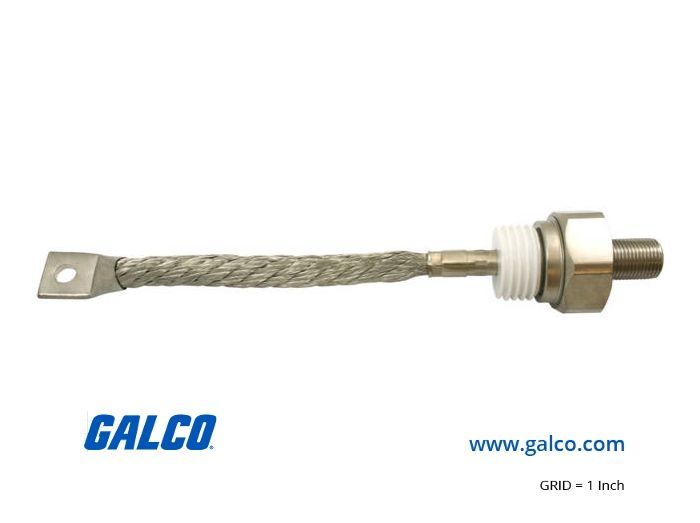

Промышленный выпрямительный диод стандартного восстановления Vishay VS-SD600R08PC предназначен для работы в силовых цепях большой мощности. Выполнен в герметичном металлостеклянном корпусе DO-205AD с обратной полярностью (анод на шпильке). Оптимизирован для высокотоковых преобразователей, электроприводов и систем электроснабжения.
