Vishay VS-ST230C16C0

Артикул: VS-ST230C16C0
Изготовитель: VISHAY

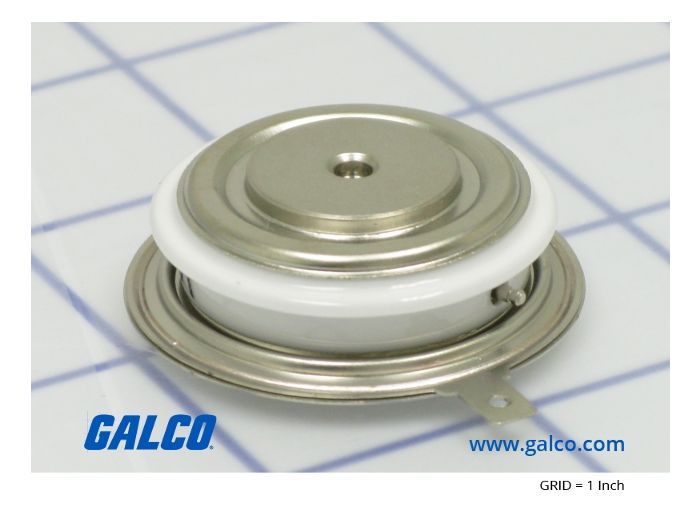

Thumbnail 0
Vishay VS-ST230C16C0 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VS-ST230C16C0

Раздел
Управление фазой
Подраздел
Vishay
Вес
  • Проверка соответствия рабочего напряжения сети амплитудному значению Vdrm (1600 В).
  • Наличие охладителя (радиатора) с фиксацией рекомендованного усилия сжатия 5 кН.
  • Совместимость с драйверами управления тиристорами по току Igt (мин. 150 мА).
  • Типоразмер корпуса: Puk Size 0.5 x 1.63 дюйма.
  • Применение: Источники питания, управление двигателями переменного тока, гальванические установки.
  • Ограничение: Не предназначен для высокочастотного переключения (инверторный режим).
  • Ограничение: Эффективность зависит от качества обработки поверхности радиатора и термопасты.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда VISHAY на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип прибора: Тиристор фазового управления (Phase Control SCR)
Корпус: TO-200AB (A-PUK), монтаж под прижим
Максимальное повторяющееся импульсное напряжение (Vdrm/Vrrm): 1600 В
Средний ток в открытом состоянии (It avg): 400 А при Tc = 55°C
Действующее значение тока (It rms): 780 А
Ударный ток (Itsm): 5970 А (50 Гц)
Напряжение управления (Vgt): 3 В, ток управления (Igt): 150 мА
Усилие сжатия при монтаже: 5 кН (510 кгс)
Вес нетто: 50 г (0.11 lbs)
Применение
Маркировка VS-ST230C..C0 определяет ток (230 класс) и тип корпуса (C).
Суффикс '16' указывает на напряжение 1600 В; возможны исполнения на 400-1400 В (напр. VS-ST230C12C0).
Серия Vishay ST включает версии в разных корпусах (TO-200AA, TO-200AB, TO-200AC).
Возможные функциональные аналоги: серии SKT (Semikron), T (Infineon/Eupec) в аналогичном габарите Puk.
FAQ

Какое усилие зажима необходимо для VS-ST230C16C0?

Для обеспечения паспортных характеристик и теплоотвода требуется усилие 5 кН (±10%). Без зажима электрический контакт будет нарушен.


Можно ли заменить этот тиристор моделью с индексом 12?

Нет, индекс 12 означает 1200 В. Замена возможна только на модель с равным или более высоким напряжением (например, 1600 В).


Подходит ли данный компонент для индукционного нагрева?

Да, серия ST типична для силовых выпрямителей и регуляторов в установках индукционного нагрева и плавки.


Vishay VS-ST230C16C0
Vishay VS-ST230C16C0 — это силовой тиристор (SCR) фазового управления в герметичном дисковом корпусе («таблетка»). Предназначен для коммутации и регулирования мощности в тяжелых промышленных электросистемах, таких как электроприводы, сварочные агрегаты и индукционные нагреватели. Обеспечивает высокую перегрузочную способность по току (до 5970 А) и работу с напряжением до 1600 В.
VISHAY
Компания занимается изготовлением различных электронных компонентов, в том числе транзисторов и конденсаторов.
