Vishay VS-ST330C12C0

Артикул: VS-ST330C12C0

Изготовитель: VISHAY

Новый продукт Запросить стоимость и остатки 165 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VS-ST330C12C0

Раздел

Управление фазой

Подраздел

Vishay

Вес

Необходим расчет теплоотвода исходя из среднего тока (720А) и падения напряжения (1.96В).
Требуется наличие охладителя (радиатора), поддерживающего прижимную силу 10 кН.
Совместимость с драйверами затвора, обеспечивающими ток управления не менее 200 мА.
Монтаж: двустороннее или одностороннее охлаждение в составе силовых сборок (stack-mounting).
Ограничение: устройство оптимизировано для работы на промышленных частотах (50/60 Гц), не является быстродействующим (Fast Switching).
Ограничение: критическая важность чистоты контактных поверхностей диска перед монтажом.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда VISHAY на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Максимальное повторяющееся импульсное напряжение (Vdrm/Vrrm): 1200 В

Средний ток в открытом состоянии (It avg): 720 А

Действующее значение тока (It rms): 1420 А

Максимальный ударный ток (Itsm): 9420 А

Тип корпуса: TO-200AB (дисковое исполнение)

Нормативное усилие сжатия при монтаже: 10 кН

Ток управления затвором (Igt): 200 мА

Напряжение управления затвором (Vgt): 3 В

Критическая скорость нарастания напряжения (dv/dt): 500 В/мкс

Применение

Серия ST: перекрывает диапазон токов от 110 до 3360 А.

Код '12' в маркировке указывает на рабочее напряжение 1200 В; при необходимости повышения надежности выбираются модели на 1400-1600 В.

Корпус TO-200AB является стандартным, что допускает замену на аналоги серий SKT (Semikron) или T (Infineon) при совпадении габаритов и усилия сжатия.

Суффиксы могут изменять параметры dv/dt и tq (время выключения) под конкретные условия заказчика.

FAQ

Что произойдет, если не соблюдать усилие прижима в 10 кН?

Недостаточный прижим ведет к росту переходного сопротивления и локальному перегреву, что вызывает тепловой пробой полупроводника.

Подходит ли VS-ST330C12C0 для работы в сетях 380-400 В?

Да, номинал 1200 В обеспечивает необходимый трехкратный запас прочности по напряжению для работы в сетях 380/400 В.

Vishay VS-ST330C12C0

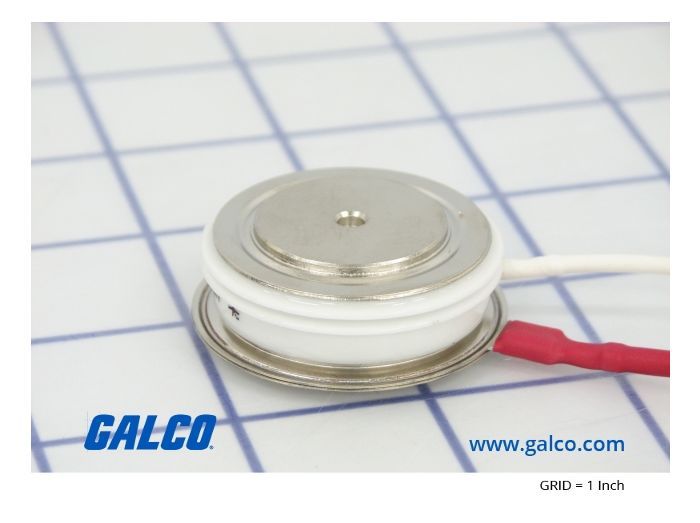

Промышленный фазовый тиристор (SCR) Vishay VS-ST330C12C0 в герметичном дисковом корпусе типа «Hockey Puk». Предназначен для коммутации и регулирования мощности в тяжелых промышленных системах: электроприводах, выпрямителях, сварочных аппаратах и установках индукционного нагрева.
