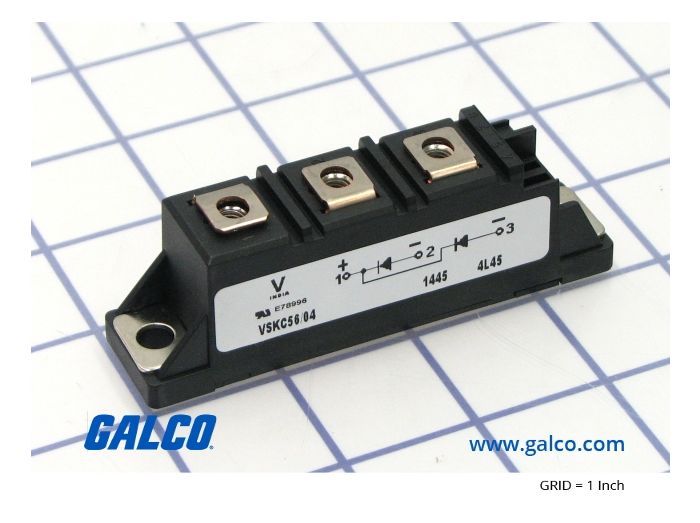

Vishay VS-VSKC56/04

Артикул: VS-VSKC56/04

Изготовитель: VISHAY

Новый продукт Запросить стоимость и остатки 104 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VS-VSKC56/04

Раздел

Стандартный диод

Подраздел

Vishay

Вес

Проверка параметров сети: пиковое обратное напряжение не должно превышать 400 В.
Расчет теплоотвода: обязателен монтаж на охладитель (радиатор) с учетом низкого теплового сопротивления модуля.
Совместимость по монтажу: стандартные посадочные размеры корпуса TO-240AA (92 x 22.6 мм).
Интеграция: подключение через винтовые клеммы под шину или наконечник.
Ограничение: не использовать в средах с агрессивными газами без дополнительной герметизации шкафа.
Ограничение: не превышать рабочие токи выше 60 А (avg) без активного охлаждения.
Сертификация: UL, RoHS.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда VISHAY на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Схема включения: Общий катод (Common Cathode)

Средний выпрямленный ток (It avg): 60 А

Максимальный действующий ток (It rms): 94 А

Повторяющееся импульсное обратное напряжение (Vrrm): 400 В

Тип корпуса: TO-240AA (стандарт ADD-A-PAK)

Высокая стойкость к ударным токам (High Surge Capacity)

Электрически изолированное основание

Соответствие стандартам: UL approved, RoHS

Применение

Расшифровка кода: VS-VSK (серия), C (Common Cathode), 56 (ток), /04 (напряжение 400В).

Варианты по напряжению в серии: от /04 (400В) до /16 (1600В).

Альтернативные конфигурации: VSK A (общий анод), VSK T (тиристорный модуль), VSK H (тиристор-диод).

Возможные замены: модули в аналогичном корпусе TO-240AA (ADD-A-PAK) от Semikron, IXYS или Infineon при совпадении схемы и характеристик.

FAQ

Можно ли использовать этот модуль в сетях 380В?

Не рекомендуется. Для сетей 380В (амплитудное ~540В) требуются модули с Vrrm от 600В-800В (индексы /06 или /08).

Требуется ли изоляция модуля от радиатора?

Нет, основание модуля TO-240AA уже электрически изолировано, что позволяет устанавливать несколько модулей на один общий радиатор.

В чем разница между VSKC и VSKA?

VSKC имеет общую точку на катодах диодов, а VSKA — на анодах; выбор зависит от схемы выпрямителя.

Vishay VS-VSKC56/04

Vishay VS-VSKC56/04 — силовой диодный модуль серии VSK56 в промышленном корпусе TO-240AA (ADD-A-PAK). Предназначен для выпрямления тока в цепях регулируемых источников питания, систем управления двигателями и зарядных устройств. Модуль отличается высокой перегрузочной способностью и низким тепловым сопротивлением для работы в тяжелых эксплуатационных условиях.
