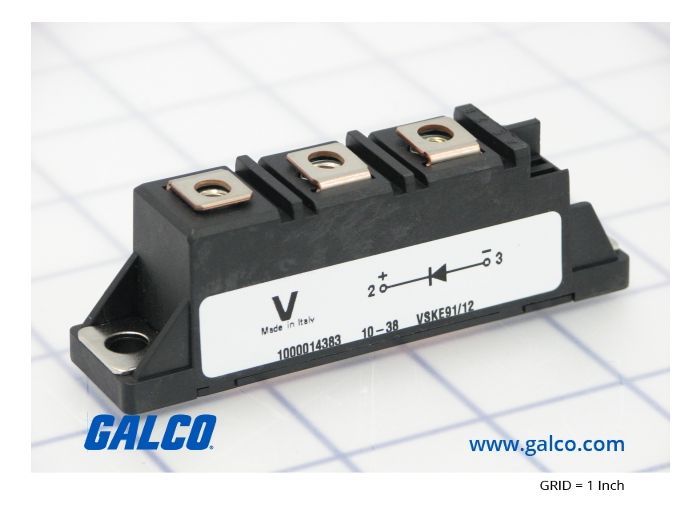

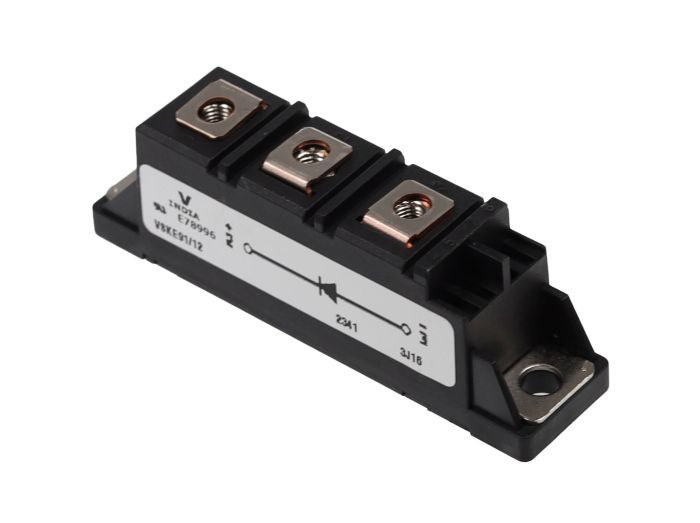

Vishay VS-VSKE91/12

Артикул: VS-VSKE91/12

Изготовитель: VISHAY

Новый продукт Запросить стоимость и остатки 113 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VS-VSKE91/12

Раздел

Стандартный диод

Подраздел

Vishay

Вес

Подбор по параметрам: рабочее напряжение цепи (с запасом 2-2.5x), средний ток нагрузки, габариты посадочного места
Монтаж: установка на радиатор через теплопроводящую пасту/подложку обязательна
Интеграция: винтовое соединение силовых клемм, совместимость со стандартными охладителями для модулей шириной 22.6 мм
Ограничения: не предназначен для высокочастотного переключения (стандартное время восстановления)
Ограничения среды: требуется защита от конденсата и агрессивных сред (IP00), соблюдение момента затяжки винтов
Сертификация: UL, RoHS

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда VISHAY на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Максимальное повторяющееся импульсное обратное напряжение (Vrrm): 1200 В

Средний прямой ток (It avg): 100 А

Действующее значение тока (It rms): 157 А

Тип корпуса: TO-240AA (индустриальный стандарт)

Высокая перегрузочная способность по току (High Surge Capacity)

Низкое тепловое сопротивление переход-корпус

Соответствие стандартам безопасности UL и экологическим нормам RoHS

Применение

Линейка VSK91 включает исполнения на напряжение от 400 В до 1600 В (например, VS-VSKE91/16)

Цифра после дроби (/12) указывает на класс по напряжению (12 = 1200 В)

Возможные замены в аналогичном форм-факторе: Semikron SKKD 81/12, IXYS MDD 95-12

Конфигурация схемы: VSKE — одиночный диод; VSKJ — серия с двумя диодами (полумост/общий анод/катод)

FAQ

Нужна ли изоляция при установке на радиатор?

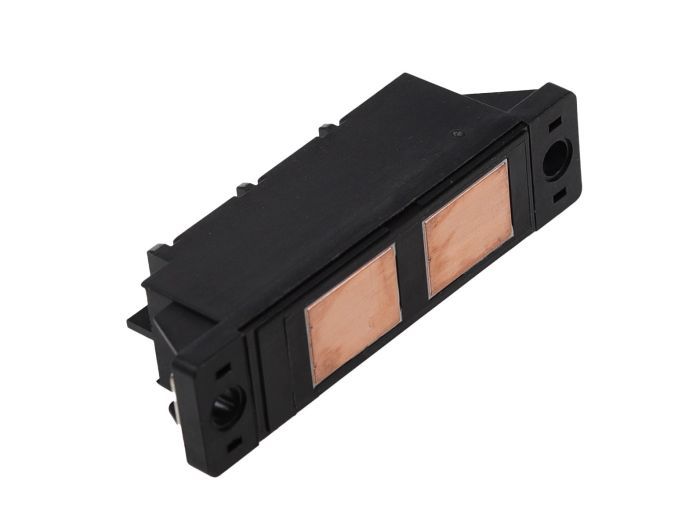

Нет, основание модуля VS-VSKE91/12 электрически изолировано, что позволяет устанавливать несколько модулей на один общий охладитель.

Подходит ли этот модуль для работы в сетях 380В?

Да, номинал 1200В обеспечивает необходимый запас по напряжению для трехфазных сетей 380-480В AC.

Можно ли использовать модуль без принудительного охлаждения?

Только при незначительных токах. При нагрузках, близких к номинальным (100А), использование радиатора и расчет теплоотвода обязательны.

Vishay VS-VSKE91/12

Силовой диодный модуль Vishay VS-VSKE91/12 предназначен для выпрямления и защиты в высоковольтных промышленных цепях. Модуль выполнен в стандартном корпусе TO-240AA (ADD-A-PAK) и используется в регулируемых источниках питания, системах управления двигателями и зарядных устройствах. Обеспечивает высокую стойкость к импульсным перегрузкам при низком тепловом сопротивлении.
