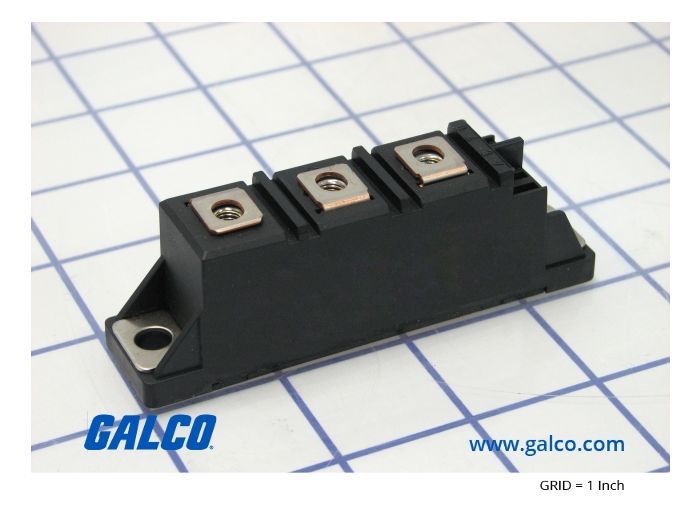

Vishay VS-VSKC91/16

Артикул: VS-VSKC91/16

Изготовитель: VISHAY

Новый продукт Запросить стоимость и остатки 115 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VS-VSKC91/16

Раздел

Стандартный диод

Подраздел

Vishay

Вес

Выбор по напряжению: Пиковое обратное напряжение в цепи не должно превышать 1600В.
Выбор по току: Средний рабочий ток нагрузки не должен превышать 100А на модуль.
Монтаж: Требуется ровная поверхность теплоотвода с применением термопроводящей пасты.
Интерфейс: Винтовое крепление проводников, стандартные посадочные места 92 x 22.6 мм.
Ограничение: Степень защиты IP00; эксплуатация только в закрытых шкафах или корпусах с защитой от пыли и влаги.
Ограничение: Требуется расчет системы охлаждения; работа на номинальных токах без радиатора недопустима.
Сертификация: UL approved, RoHS compliant.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда VISHAY на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Схема: Diode Doubler Common Cathode (сдвоенный диод, общий катод)

Максимальное повторяющееся импульсное обратное напряжение (Vrrm): 1600 В

Средний прямой ток (It avg): 100 А (при соответствующих условиях охлаждения)

Действующее значение тока (It rms): 157 А

Тип корпуса: TO-240AA (индустриальный стандарт ADD-A-PAK)

Высокая ударная вязкость тока (High Surge Capacity)

Низкое тепловое сопротивление переход-корпус

Применение

Расшифровка кода: VSK — серия модулей, C — общий катод, 91 — индекс тока, /16 — класс напряжения (1600В).

Варианты исполнения: VSKA (общий анод), VSKJ (последовательная схема / диод-диод).

Замена по напряжению: Модель /16 может заменять версии /04, /08, /12 той же серии.

Аналоги: Модули в корпусе TO-240AA со схожими характеристиками (например, серии SKKD от Semikron или MCC от Micro Commercial Components).

FAQ

Можно ли заменить этим модулем VSKC91/12?

Да, замена возможна. Модель /16 имеет более высокое допустимое обратное напряжение (1600В против 1200В) при идентичном токе и габаритах.

Нужна ли диэлектрическая прокладка при установке на радиатор?

Нет, основание модуля электрически изолировано от полупроводниковых кристаллов (внутренняя изоляция).

Для каких задач подходит конфигурация Common Cathode?

Оптимально для использования в схемах двухполупериодного выпрямления со средней точкой или как плечо в многофазных сборках.

Vishay VS-VSKC91/16

VS-VSKC91/16 — промышленный силовой диодный модуль Vishay серии VSK91 в конфигурации «общий катод» (Common Cathode). Устройство предназначено для выпрямления тока в высоковольтных системах до 1600В с номинальным средним током 100А. Модуль сочетает высокую перегрузочную способность с низким тепловым сопротивлением, что критично для систем бесперебойного питания (UPS), электроприводов и зарядных станций.
