Westcode Semiconductors M0280RC250

Артикул: M0280RC250

Изготовитель: Westcode Semiconductors

Новый продукт Запросить стоимость и остатки по запросу Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики M0280RC250

Раздел

Быстрое восстановление

Подраздел

Westcode Semiconductors

Вес

Проверка совместимости по напряжению: рабочее пиковое напряжение цепи не должно превышать 2500В.
Соответствие тока: расчетный средний ток нагрузки до 280А с учетом теплоотвода.
Монтаж: требуется установка на охладитель (радиатор) с соблюдением нормированного момента затяжки для DO-9L.
Полярность: версия RC подразумевает катод на шпильке; для стандартной полярности требуется серия SC.
Ограничение: не подходит для сверхвысокочастотных цепей, где требуются значения trr менее 500 нс.
Среда: эксплуатация допускается только в закрытых шкафах или корпусах с обеспечением принудительного или естественного охлаждения.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Westcode Semiconductors на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Повторяющееся импульсное обратное напряжение (Vrrm): 2500 В

Средний прямой ток (If av): 280 А

Время обратного восстановления (trr): 2800 нс (2.8 мкс)

Тип корпуса: DO-9L (резьбовое соединение)

Полярность: Обратная (Reverse) — катод на основании/болте

Производитель: Westcode Semiconductors (IXYS)

Применение

M0280RCxxx — серия с обратной полярностью, где xxx указывает на напряжение (например, 200 = 2000В).

M0280SC250 — функциональный аналог с прямой полярностью (анод на основании).

Возможна замена на аналоги от IXYS, ABB или Infineon в корпусах со схожими габаритами stud-mount при совпадении параметров Vrrm и trr.

Расшифровка: M0280 (серия), R (Reverse/обратная полярность), C (тип корпуса/код конструкции), 250 (напряжение x10).

FAQ

Что означает 'Reverse' в описании M0280RC250?

Это указывает на обратную полярность: катод диода электрически соединен с резьбовым основанием (болтом), а анод — с гибким выводом.

Какую роль играет параметр 2800nS?

Это время обратного восстановления (trr), определяющее пригодность диода для работы в импульсных цепях; чем оно ниже, тем меньше потери при выключении.

Можно ли устанавливать диод без радиатора?

Нет, для работы на номинальных токах 280А обязателен монтаж на теплоотвод с использованием термопасты.

Westcode Semiconductors M0280RC250

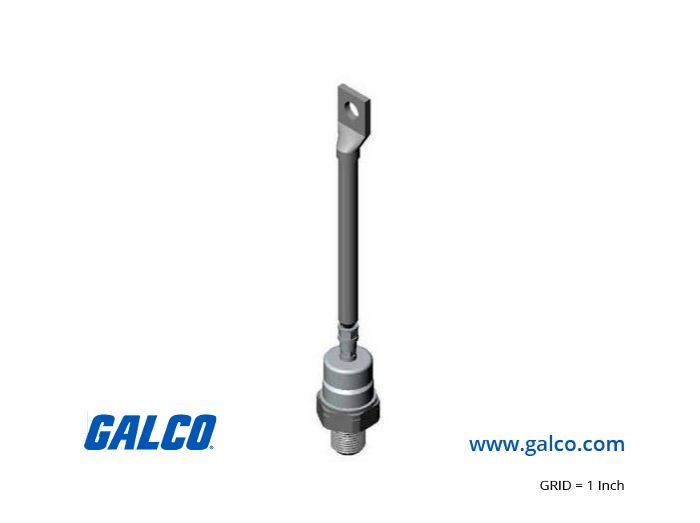

Westcode M0280RC250 — это силовой быстровосстанавливающийся диод (Fast Recovery Diode) в корпусе под болт (stud mount). Предназначен для работы в высокочастотных преобразователях, инверторах и системах бесперебойного питания, где требуются малые динамические потери при коммутации высоких напряжений.
