Westcode Semiconductors N195PH12

Артикул: N195PH12

Изготовитель: Westcode Semiconductors

Новый продукт Запросить стоимость и остатки по запросу Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики N195PH12

Раздел

Управление фазой

Подраздел

Westcode Semiconductors

Вес

Теплоотвод: Обязателен монтаж на радиатор с соблюдением момента затяжки для предотвращения перегрева.
Интерфейс: Силовые выводы штыревого типа, управление через гибкий вывод затвора.
Совместимость драйверов: Стандартные схемы формирования импульсов для SCR фазового управления.
Ограничение по частоте: Не предназначен для высокочастотных инверторов (типовое ограничение для фазовых тиристоров).
Ограничение по среде: Корпус IP00 — требуется защита от пыли и агрессивных сред в составе шкафного оборудования.
Рабочее напряжение: Выбор должен учитывать запас 20-30% от пиковых значений в сети.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Westcode Semiconductors на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Тип устройства: Фазовый тиристор (Phase Control SCR)

Повторяющееся импульсное напряжение (V_DRM/V_RRM): 1200 В

Средний ток в открытом состоянии (I_T(AV)): 226 А

Конструктивное исполнение: TO-93 (штыревой монтаж под гайку)

Диапазон напряжений серии N195PH: 200–1500 В

Типовые сферы применения: Зарядные устройства, гальванические выпрямители, управление электромоторами

Применение

Расшифровка кода: Цифры в конце (12) обозначают рабочее напряжение (12 * 100 = 1200 В).

Варианты серии: Доступны исполнения от N195PH02 (200 В) до N195PH15 (1500 В).

Аналоги: Возможно замещение тиристорами аналогичного класса тока (200-250А) в корпусе TO-93 (Stud type) при условии проверки шага резьбы и параметров dI/dt, dV/dt.

Замена: При подборе аналогов других брендов (Vishay, Infineon) критично совпадение параметров тока I_T(AV) и габаритов штыря.

FAQ

В чем разница между моделями N195PH12 и N195PH10?

Разница только в максимально допустимом напряжении: 1200 В против 1000 В; остальные параметры тока и корпуса идентичны.

Можно ли устанавливать прибор без теплопроводной пасты?

Нет, использование теплопроводной пасты обязательно для минимизации термического сопротивления между корпусом TO-93 и охладителем.

Подходит ли этот тиристор для инверторной сварки?

Для первичного выпрямления — да, для высокочастотного преобразования (инвертирования) — нет, требуются быстрые тиристоры или IGBT.

Westcode Semiconductors N195PH12

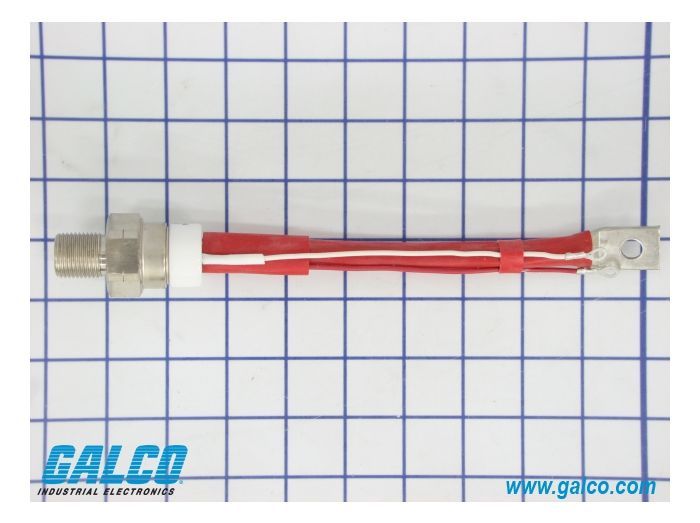

Westcode N195PH12 — промышленный фазовый тиристор (SCR) средней мощности в герметичном штыревом корпусе TO-93. Предназначен для регулирования мощности, выпрямления и коммутации в силовых цепях. Применяется в блоках питания, приводах двигателей, сварочных аппаратах и установках индукционного нагрева.

Westcode Semiconductors

Силовые полупроводниковые приборы Westcode Semiconductors таблеточного исполнения разработаны специально для надежной коммутации экстремальных токов в системах индукционного нагрева, электротранспорте и мощных преобразователях частоты. Благодаря инновационной конструкции прижимных контактов и высококачественному кремнию, эти фазовые тиристоры и выпрямительные диоды демонстрируют исключительную стойкость к жесткому термоциклированию и сверхнизкие статические потери. Применение элементной базы IXYS UK Westcode позволяет разработчикам проектировать промышленные инверторы и устройства плавного пуска с максимальным КПД, улучшенным теплоотводом и увеличенным ресурсом наработки на отказ.
