Westcode Semiconductors P200CH12FKO

Артикул: P200CH12FKO

Изготовитель: Westcode Semiconductors

Новый продукт Запросить стоимость и остатки по запросу Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики P200CH12FKO

Раздел

Инвертор

Подраздел

Westcode Semiconductors

Вес

Соответствие пикового напряжения системы (с учетом выбросов) значению 1200V
Расчет теплоотвода: обязательное использование охладителей с обеих сторон (double-side cooling)
Контроль усилия сжатия: монтаж требует специализированных зажимов для обеспечения электрического контакта
Параметры драйвера затвора должны соответствовать спецификациям Westcode для быстрой коммутации
Интеграция: совместим со стандартными промышленными охладителями под типоразмер TO-200AB
Ограничение: недопустима эксплуатация без соблюдения нормированного давления на корпус
Ограничение: не использовать в схемах, где требуемое время восстановления превышает 20 мкс

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Westcode Semiconductors на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Максимальный средний ток во включенном состоянии (Itav): 600 A

Повторяющееся импульсное напряжение в закрытом состоянии (Vdrm/Vrrm): 1200 V

Тип корпуса: TO-200AB (прижимной монтаж)

Время выключения (tq): 20 мкс (Fast Inverter Grade)

Диапазон рабочих напряжений серии: 200–1200 V

Применение: UPS, индукционные нагреватели, приводы переменного тока, циклоконвертеры, чопперы.

Применение

Маркировка P200CH: P200 (серия/ток), CH (высокочастотное исполнение), 12 (1200V)

Суффикс FKO: определяет конкретную группу по времени выключения и характеристикам затвора

Возможные замены: аналогичные решения от IXYS (владелец бренда Westcode), Infineon, Dynex в корпусах аналогичного диаметра

Важно: при подборе аналога проверять tq (20µs), так как стандартные тиристоры имеют tq >100µs

FAQ

Для каких задач подходит суффикс FKO?

Этот суффикс указывает на малое время выключения (20 мкс), что критично для работы в инверторах и преобразователях высокой частоты.

Обязательно ли использовать термопасту при монтаже?

Да, для дисковых корпусов TO-200AB обязательно применение тонкого слоя электропроводящей или теплопроводной пасты при соблюдении усилия прижима.

Можно ли заменить P200CH12 на стандартный тиристор N-серии?

Нет, стандартные сетевые тиристоры медленнее, что приведет к перегреву и выходу из строя в инверторных схемах.

Westcode Semiconductors P200CH12FKO

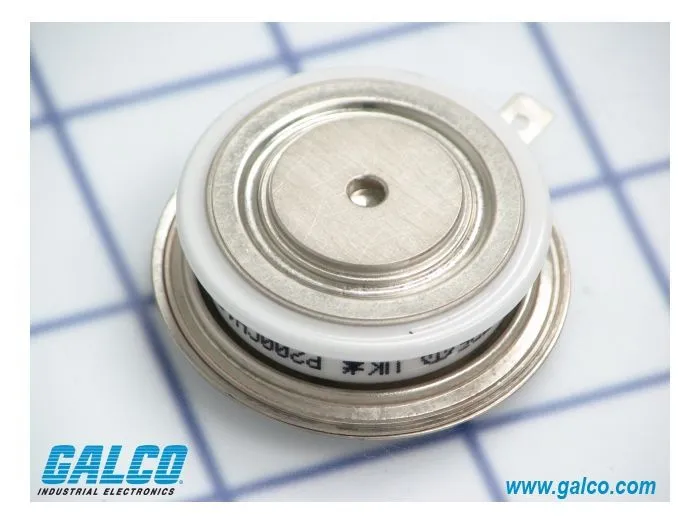

P200CH12FKO — это высокочастотный быстродействующий тиристор (SCR) инверторного класса в дисковом корпусе (Hockey Puck). Устройство оптимизировано для коммутации больших мощностей в цепях, требующих малого времени выключения (tq), таких как инверторы, системы индукционного нагрева и ИБП.
