Westcode Semiconductors P214PH08FLO

Артикул: P214PH08FLO
Изготовитель: Westcode Semiconductors
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики P214PH08FLO

Раздел
Инвертор
Подраздел
Westcode Semiconductors
Вес
  • Соответствие рабочего напряжения цепи предельному значению 800В (рекомендуемый запас 20-30%)
  • Проверка совместимости по времени выключения (tq) для работы в высокочастотных схемах
  • Расчет теплоотвода: обязательная установка на радиатор с соблюдением момента затяжки для TO-93
  • Совместимость: монтаж на силовые шины или охладители через резьбовое соединение
  • Интеграция: управление через стандартные драйверы тиристорных затворов (Gate Trigger)
  • Ограничения: не предназначен для работы в средах с превышением допустимой температуры перехода
  • Ограничения: запрещено превышение критической скорости нарастания тока (di/dt) без защитных цепей
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Westcode Semiconductors на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Средний ток в открытом состоянии (IT(AV)): 195 А
Повторяющееся импульсное напряжение (VDRM/VRRM): 800 В
Время выключения (tq): 15 мкс (Inverter Grade)
Конструктивное исполнение: корпус TO-93 (штыревой тип)
Применение: инверторы, ИБП, частотно-регулируемые приводы, прерыватели (choppers)
Применение
Структура кода: P214 (серия), PH (тип корпуса TO-93), 08 (код напряжения 800В), FLO (группа по времени выключения/параметрам)
Варианты серии по напряжению: от 200В (P214PH02) до 800В (P214PH08)
Критичность суффикса: FLO определяет динамические характеристики; замена на стандартные (фазовые) тиристоры без индекса tq недопустима в инверторных схемах
Возможные функциональные аналоги: быстродействующие SCR серий других брендов (Vishay, Infineon) в аналогичном габарите шпильки
FAQ

Что означает параметр TQ=15 в маркировке?

Это время выключения тиристора в микросекундах. Низкое значение tq позволяет использовать прибор в высокочастотных инверторах, где стандартные тиристоры не успевают восстановить запирающую способность.


Можно ли заменить P214PH08 на P214PH04?

Нет, так как цифра 04 означает напряжение 400В, что в два раза ниже номинала 08 (800В), это приведет к пробою компонента.


Требуется ли изоляция корпуса при монтаже?

Корпус TO-93 (основание-шпилька) является анодом и находится под напряжением, поэтому при установке на общий радиатор требуются изоляторы или раздельные охладители.


Westcode Semiconductors P214PH08FLO

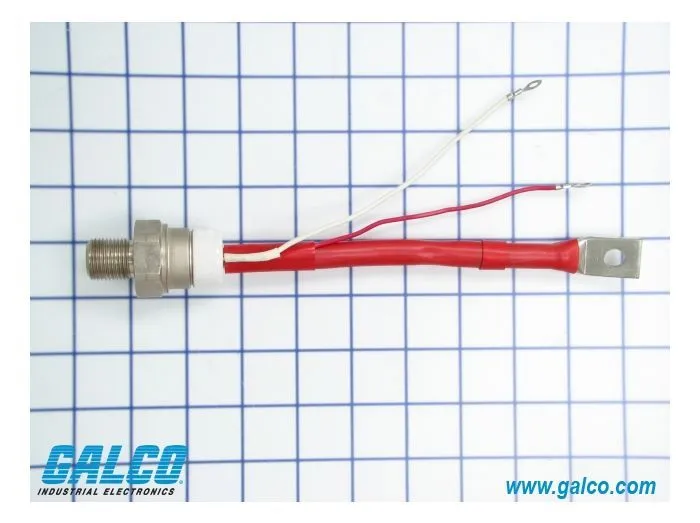

Быстродействующий тиристор (SCR) инверторного типа Westcode Semiconductors P214PH08FLO. Предназначен для работы в схемах преобразования мощности с высокими частотами коммутации, включая индукционный нагрев и системы бесперебойного питания.
Westcode Semiconductors
Силовые полупроводниковые приборы Westcode Semiconductors таблеточного исполнения разработаны специально для надежной коммутации экстремальных токов в системах индукционного нагрева, электротранспорте и мощных преобразователях частоты. Благодаря инновационной конструкции прижимных контактов и высококачественному кремнию, эти фазовые тиристоры и выпрямительные диоды демонстрируют исключительную стойкость к жесткому термоциклированию и сверхнизкие статические потери. Применение элементной базы IXYS UK Westcode позволяет разработчикам проектировать промышленные инверторы и устройства плавного пуска с максимальным КПД, улучшенным теплоотводом и увеличенным ресурсом наработки на отказ.

Подробнее
