Westcode Semiconductors SM10CXC190

Артикул: SM10CXC190

Изготовитель: Westcode Semiconductors

Новый продукт Запросить стоимость и остатки 164 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики SM10CXC190

Раздел

Быстрое восстановление

Подраздел

Westcode Semiconductors

Вес

Проверка соответствия расчетного тока нагрузки (до 759А) и запаса по напряжению (1000В).
Требуется соблюдение усилия прижима к радиатору для обеспечения теплоотвода и электрического контакта.
Необходим расчет системы охлаждения (воздушное или жидкостное через охладители).
Монтажный стандарт: DO-200AA-1.
Интеграция: Подходит для установки в силовые стеки с двусторонним охлаждением.
Ограничение: Не использовать в цепях с напряжением выше 1000В без последовательного соединения.
Ограничение: Недопустима эксплуатация без нормированного прижимного усилия (риск деградации кристалла).
Ограничение: Температурный режим эксплуатации не должен превышать предельных значений Tj (данные уточняются по datasheet).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Westcode Semiconductors на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Тип: Быстровосстанавливающийся диод (Fast Recovery)

Корпус: DO-200AA (Capsule / Hockey Puck)

Повторяющееся импульсное обратное напряжение (Vrrm): 1000 В

Средний ток в открытом состоянии (If avg): 759 А

Серия: Westcode 1500 (стандартные и специализированные применения)

Высокая перегрузочная способность по току

Применение

Код SM10: указывает на класс напряжения 10 (1000V).

Суффикс CXC: определяет тип корпуса и конфигурацию выводов/контактов.

Исполнение 190: специфическая кодировка параметров восстановления (trr/Qrr).

Возможные аналоги: силовые диоды IXYS, Infineon, ABB в аналогичном типоразмере Capsule/Press-pack.

Важно: при замене необходимо проверять время обратного восстановления (trr), так как это критично для быстродействующих схем.

FAQ

Требуется ли специальная смазка при монтаже?

Да, для обеспечения теплопроводности необходимо использовать тонкий слой теплопроводящей пасты, не допускающей попадания на края изолятора.

Можно ли заменить SM10CXC190 обычным выпрямительным диодом?

Нет, в высокочастотных схемах обычный диод перегреется и выйдет из строя из-за слишком долгого времени восстановления.

Как определить правильное усилие прижима?

Усилие прижима указывается в технической документации производителя для конкретного типа корпуса (обычно измеряется в кН).

Westcode Semiconductors SM10CXC190

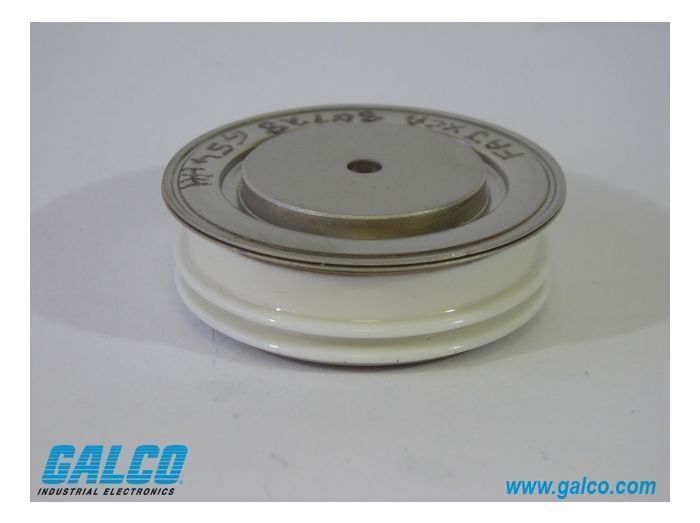

Westcode SM10CXC190 — это промышленный быстровосстанавливающийся диод (Fast Recovery Diode) в капсульном исполнении типа «хоккейная шайба». Предназначен для работы в высокочастотных преобразователях, инверторах и системах бесперебойного питания, где требуются минимальные потери при переключении. Обеспечивает выпрямление тока до 759А при повторяющемся импульсном обратном напряжении 1000В.
