Westcode Semiconductors SM13CXC220/MQ

Артикул: SM13CXC220/MQ

Изготовитель: Westcode Semiconductors

Новый продукт Запросить стоимость и остатки 521 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики SM13CXC220/MQ

Раздел

Стандартное восстановление

Подраздел

Westcode Semiconductors

Вес

Проверка соответствия пикового напряжения системы (запас не менее 20-30% к 1300V)
Расчет теплоотвода: обязательное использование внешних охладителей
Соблюдение усилия прижима: монтаж требует тарированного сжатия корпуса
Тип нагрузки: выпрямление промышленной частоты (50/60 Гц)
Интеграция: монтаж в силовые стеки через токопроводящие шины
Ограничение: не предназначен для высокочастотного переключения (>400 Гц) из-за trr=3000нс
Ограничение: недопустима эксплуатация без принудительного или массивного естественного охлаждения

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Westcode Semiconductors на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Тип компонента: Диод стандартного восстановления

Корпус: DO-200AB (Capsule / Hockey Puk)

Повторяющееся импульсное обратное напряжение (Vrrm): 1300 В

Средний прямой ток (Ifav): 859 А

Время обратного восстановления (trr): 3000 нс (3 мкс)

Производитель: Westcode Semiconductors (IXYS/Littelfuse)

Применение

Расшифровка: SM13 (серия), CXC (тип капсулы), 220 (код напряжения/параметров), MQ (спецификация группы)

Варианты исполнения могут отличаться группами по времени восстановления и падению напряжения

Возможные аналоги в корпусах таблеточного типа от Semikron, ABB, Infineon или отечественные серии Д153/Д253 (требуется сверка чертежа и параметров прижима)

FAQ

Какова особенность монтажа корпуса DO-200AB?

Это капсульный диод, который фиксируется между двумя радиаторами под давлением; электрический контакт обеспечивается только при правильном усилии прижима.

Можно ли использовать SM13CXC220/MQ в инверторах?

Только во входных выпрямительных мостах; для работы в высокочастотных инверторных секциях он имеет слишком большое время восстановления.

Westcode Semiconductors SM13CXC220/MQ

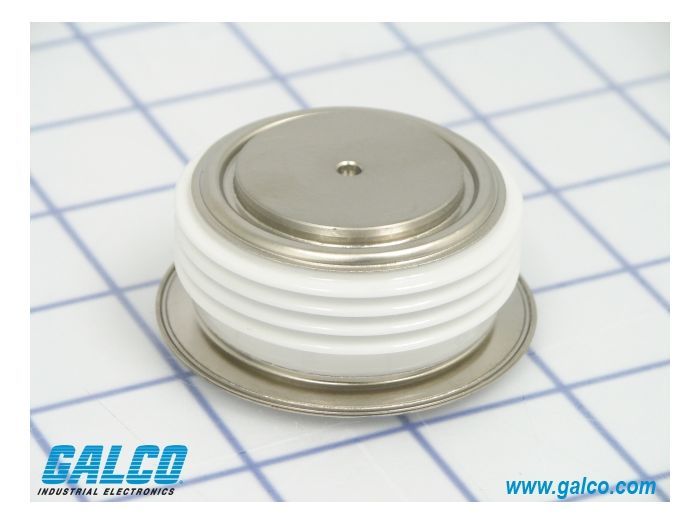

Промышленный выпрямительный диод стандартного восстановления в капсульном исполнении (Hockey Puk). Предназначен для работы в силовых цепях преобразователей большой мощности, выпрямительных агрегатов и систем управления электроприводом. Обеспечивает высокую надежность в режимах с высокими токовыми нагрузками.

Westcode Semiconductors

Westcode Semiconductors специализируется на компонентах для высокомощной силовой электроники, включая high-power thyristors, high-power diodes и pressure contact IGBT. Для таких изделий критичны рабочее напряжение, номинальный ток, тепловые параметры, тип исполнения и соответствие условиям конкретного узла или преобразовательной схемы. По данным производителя и материалов Littelfuse, подобные устройства применяются в motor drives, soft-starters, сварочных системах, HVDC, железнодорожном и морском транспорте, а также в ветровой и солнечной энергетике. Поэтому при подборе продукции Westcode Semiconductors важно опираться не только на название модели, но и на datasheet, режим работы и требования к монтажу в силовой части оборудования.

Подробнее
