Westcode Semiconductors SM16CXC190

Артикул: SM16CXC190

Изготовитель: Westcode Semiconductors

Новый продукт Запросить стоимость и остатки 332 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики SM16CXC190

Раздел

Быстрое восстановление

Подраздел

Westcode Semiconductors

Вес

Подбор охладителя (радиатора) с соответствующим тепловым сопротивлением
Обязательное соблюдение усилия сжатия (Clamping force) согласно Datasheet
Чистота и плоскостность контактных поверхностей теплоотвода
Совместимость с промышленными шинами питания через прижимные устройства
Не допускается эксплуатация в условиях образования конденсата без защитного покрытия
Ограничение по монтажу: требуется специализированный крепеж (Clamp) для капсульных диодов

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Westcode Semiconductors на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Максимальное повторяющееся импульсное обратное напряжение (Vrrrm): 1600 В

Средний прямой ток (If av): 759 А

Исполнение корпуса: DO-200AA-1 (Capsule / Хоккейная шайба)

Конструкция оптимизирована для двустороннего охлаждения (Double side cooled)

Высокая перегрузочная способность по току (Surge current rating)

Применение

Расшифровка кода: SM (серия), 16 (напряжение 1600В), CXC (тип корпуса/кристалла), 190 (код тока)

Возможны исполнения с другими классами напряжения (от SM02 до SM18)

Функциональные аналоги в корпусе DO-200AA: изделия брендов ABB, Infineon, Poseico (требуется сверка параметров восстановления)

Суффиксы могут определять группы по падению напряжения и времени восстановления

FAQ

Важна ли полярность при монтаже капсульного диода?

Да, направление тока указано символом на корпусе; неправильная установка приведет к отсутствию проводимости или КЗ через радиатор.

Зачем нужно двустороннее охлаждение?

Оно позволяет снимать тепло с обеих сторон кристалла, что критично для достижения номинального тока 759А без перегрева.

Какое обслуживание требуется?

Регулярная проверка усилия затяжки прижимного устройства и состояния теплопроводной пасты в зонах контакта.

Westcode Semiconductors SM16CXC190

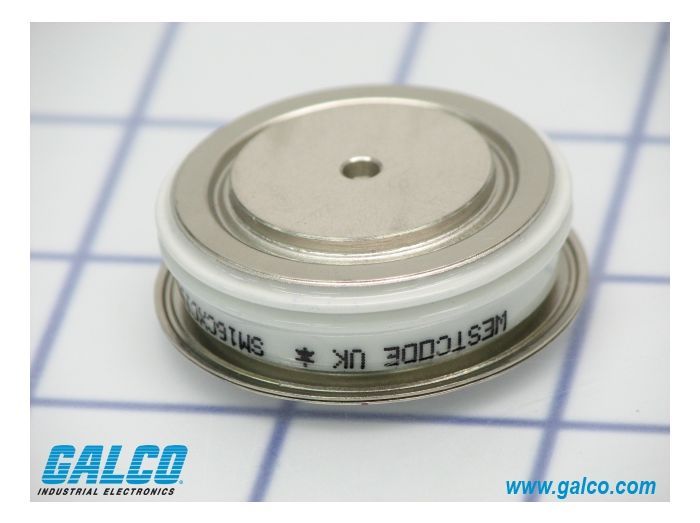

Силовой выпрямительный диод таблеточного типа (Capsule type) Westcode SM16CXC190 предназначен для преобразовательного оборудования большой мощности. Применяется в промышленных выпрямителях, электроприводах и системах мягкого пуска, обеспечивая надежную коммутацию токов до 759А при напряжении до 1600В.

Westcode Semiconductors

Westcode Semiconductors специализируется на компонентах для высокомощной силовой электроники, включая high-power thyristors, high-power diodes и pressure contact IGBT. Для таких изделий критичны рабочее напряжение, номинальный ток, тепловые параметры, тип исполнения и соответствие условиям конкретного узла или преобразовательной схемы. По данным производителя и материалов Littelfuse, подобные устройства применяются в motor drives, soft-starters, сварочных системах, HVDC, железнодорожном и морском транспорте, а также в ветровой и солнечной энергетике. Поэтому при подборе продукции Westcode Semiconductors важно опираться не только на название модели, но и на datasheet, режим работы и требования к монтажу в силовой части оборудования.
