Westcode Semiconductors SM25CXC524

Артикул: SM25CXC524
Изготовитель: Westcode Semiconductors
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики SM25CXC524

Раздел
Стандартное восстановление
Подраздел
Westcode Semiconductors
Вес
  • Соответствие расчетного тока (I_T(AV)) фактической нагрузке системы
  • Запас по повторяющемуся импульсному обратному напряжению (V_RRM)
  • Необходимое усилие сжатия (kN) для обеспечения теплового и электрического контакта
  • Геометрические параметры корпуса (диаметр и высота таблетки)
  • Тип и состояние контактных поверхностей охладителя
  • Совместимость с охладителями воздушного или жидкостного типа
  • Ограничение по частоте: не предназначен для высокочастотного переключения
  • Требования к среде: отсутствие агрессивных газов, разрушающих металл и керамику корпуса
  • Температурный режим: эксплуатация строго в пределах допустимого диапазона перехода T_j
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Westcode Semiconductors на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип: Силовой диод стандартного восстановления
Исполнение: Капсульный корпус (Capsule / Hockey Puck) для двухстороннего охлаждения
Производитель: Westcode Semiconductors (Littelfuse/IXYS)
Класс по напряжению: 25 (V_RRM до 2500В)
Применение: Тяжелая промышленность, электроприводы, сварка, гальваника
Монтаж: Прижимной контакт
Применение
Расшифровка серии: SM — стандартный диод, 25 — класс напряжения (х100В)
Вариации CXC: определяют габариты корпуса и тепловое сопротивление
Суффиксы модели: могут указывать на специфические параметры падения напряжения (V_F)
Возможные замены: аналоги от IXYS, ABB, Poseico или Infineon (требуется сверка по току и диаметру корпуса)
FAQ

Что означает цифра 25 в маркировке SM25CXC524?

Это класс напряжения, указывающий на повторяющееся импульсное обратное напряжение 2500 В.


Можно ли устанавливать этот диод без специального прижима?

Нет, капсульные компоненты требуют нормированного усилия сжатия для обеспечения электрического контакта и отвода тепла.


Подходит ли этот диод для инверторных цепей?

Он подходит только для входных выпрямителей (50/60 Гц); для цепей динамического переключения требуются быстродействующие (Fast Recovery) диоды.


Westcode Semiconductors SM25CXC524

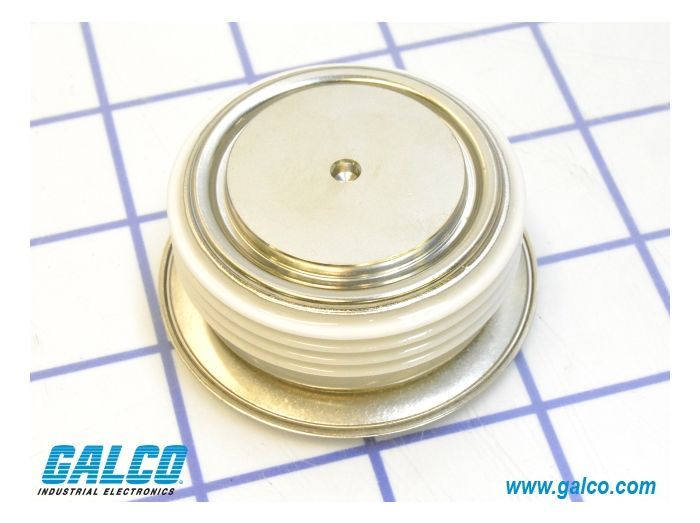

Westcode Semiconductors SM25CXC524 — это силовой выпрямительный диод стандартного восстановления в капсульном исполнении (тип «таблетка»). Предназначен для работы в мощных преобразователях электроэнергии, промышленных выпрямительных мостах и зарядных устройствах. Прибор обеспечивает высокую надежность в цепях с частотой сети 50/60 Гц.
Westcode Semiconductors
Westcode Semiconductors — бренд силовых полупроводников для промышленной электроники, где востребованы высокомощные тиристоры, силовые диоды и press-pack IGBT. Компоненты Westcode применяются в высокомощных преобразователях, DC-приводах, soft starter, rail и marine systems, а также в ветроэнергетике и других системах управления питанием. Такой ассортимент делает бренд релевантным для запросов, связанных с подбором силовых полупроводников, тиристоров Westcode, диодов Westcode и компонентов для высоких токов и напряжений. На странице бренда удобно искать продукцию Westcode Semiconductors по типу устройства, электрическим характеристикам и области применения.
