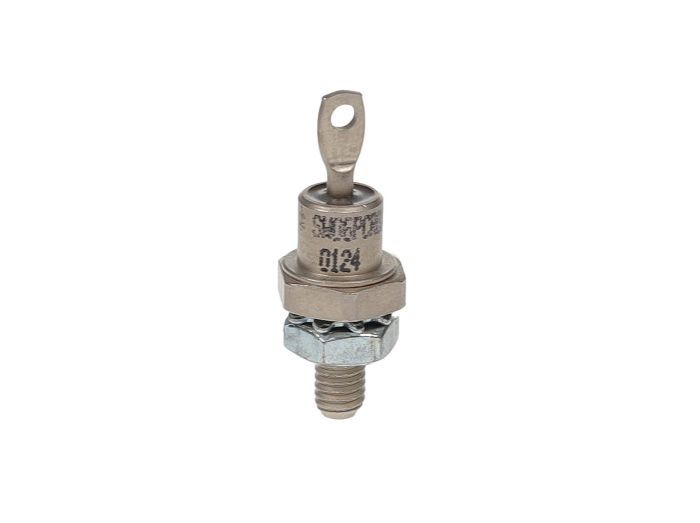

Westcode Semiconductors SW06PCR020

Артикул: SW06PCR020
Изготовитель: Westcode Semiconductors
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики SW06PCR020

Раздел
Стандартное восстановление
Подраздел
Westcode Semiconductors
Вес
  • Проверка соответствия расчетного обратного напряжения (запас не менее 20% к 600 В)
  • Соответствие монтажного отверстия под корпус DO-4
  • Совместимость по полярности: анод на шпильке (REV), важно для схем сборки мостов на общем радиаторе
  • Монтаж: резьбовое соединение с контролем момента затяжки для обеспечения теплового контакта
  • Тип нагрузки: низкочастотная выпрямительная цепь (50/60 Гц)
  • Ограничение: не предназначен для высокочастотного переключения (Inverters/Choppers)
  • Ограничение: требуется внешний радиатор для работы на номинальных токах
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Westcode Semiconductors на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Повторяющееся импульсное обратное напряжение (Vrrm): 600 В
Средний прямой ток (If avg): 30 А
Тип корпуса: DO-4 (Stud Mount / Шпилька)
Полярность: Обратная (Reverse) — анод на основании
Характеристика восстановления: Стандартная (STD)
Производитель: Westcode Semiconductors
Применение
SW06PCR020: '06' обозначает класс напряжения (600 В), '020' — номинальный ток
Суффикс 'R' в кодировке Westcode указывает на обратную полярность (Reverse Polarity)
Прямая полярность (катод на основании) обычно маркируется как SW06PCN020
Возможна замена на аналоги в корпусе DO-4 от Vishay, Semikron или Infineon при совпадении Vrrm, If и типа резьбы
FAQ

Что означает маркировка REV в характеристиках?

Это обратная полярность: анод диода соединен с монтажным болтом (шпилькой), а катод — с гибким выводом.


Можно ли использовать этот диод в частотных преобразователях?

Только во входном выпрямителе (50/60 Гц). Для инверторного каскада требуются быстродействующие диоды (Fast Recovery).


Какое обслуживание требуется при эксплуатации?

Периодическая проверка момента затяжки и состояния термопасты между корпусом DO-4 и радиатором.


Westcode Semiconductors SW06PCR020
SW06PCR020 — кремниевый силовой диод стандартного восстановления производства Westcode Semiconductors (IXYS) в шпилечном корпусе DO-4. Предназначен для выпрямления тока в промышленных электротехнических установках и преобразователях средней мощности. Модификация REV (обратная полярность) предполагает размещение анода на монтажном основании.
