Westcode Semiconductors W0735SA040

Артикул: W0735SA040

Изготовитель: Westcode Semiconductors

Новый продукт Запросить стоимость и остатки по запросу Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики W0735SA040

Раздел

Стандартное восстановление

Подраздел

Westcode Semiconductors

Вес

Проверка рабочего напряжения системы: не должно превышать 400 В с учетом переходных процессов
Совместимость с охладителем: монтаж на теплоотвод через резьбовое соединение DO-9
Тип нагрузки: низкочастотное выпрямление (не подходит для скоростного переключения)
Интерфейс: гибкий вывод с наконечником (Lug) для болтового соединения
Инженерное ограничение: не допускается эксплуатация без теплоотвода при токах выше номинальных
Ограничение по монтажу: строгое соблюдение момента затяжки для предотвращения повреждения кристалла

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Westcode Semiconductors на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Повторяющееся импульсное обратное напряжение (Vrrm): 400 В

Средний прямой ток (IF avg): 350 А

Действующее значение прямого тока (IF rms): 550 А

Ударный прямой ток (IFsm): 9 000 А

Максимальное падение напряжения (Vfm): 1.3 В

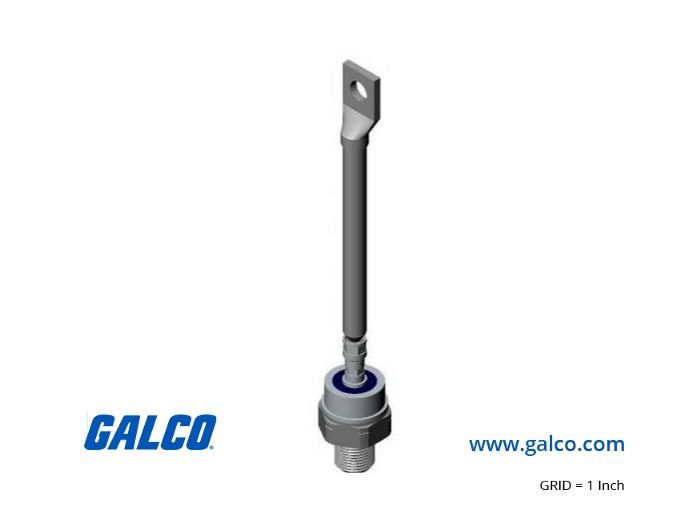

Тип корпуса: DO-205AB (DO-9L) с гибким выводом 200 мм

Полярность: Катод на основании (Cathode Stud / Forward)

Рекомендованный момент затяжки: 27.2 Нм (240.4 lbf-inches)

Применение

W0735 — обозначение серии силовых диодов Westcode

Код '040' — указывает на класс напряжения 400 В (Vrrm)

Суффикс SA — определяет тип корпуса и конструкцию вывода

Взаимозаменяемость: возможна замена на модели с более высоким классом напряжения (например, 060/600В) при совпадении габаритов

Аналоги: подбор осуществляется по току (350А), напряжению (400В) и типу корпуса (DO-9L)

FAQ

Какая полярность у диода W0735SA040?

Данная модель имеет прямую полярность: катод находится на резьбовой шпильке (Cathode Stud).

Можно ли использовать этот диод в высокочастотных инверторах?

Нет, это диод стандартного восстановления (Standard Recovery), он оптимизирован для частоты сети 50/60 Гц.

Что означает маркировка 040 в конце артикула?

Это код напряжения, соответствующий максимально допустимому обратному напряжению 400 Вольт.

Westcode Semiconductors W0735SA040

W0735SA040 — промышленный силовой диод стандартного восстановления в шпилечном корпусе DO-205AB (DO-9L). Предназначен для выпрямления тока в мощных блоках питания, зарядных устройствах и электроприводах. Обеспечивает высокую перегрузочную способность по току (Ifsm до 9000 А) и надежный теплоотвод через резьбовое основание.
