Westcode Semiconductors W0944WC120

Артикул: W0944WC120

Изготовитель: Westcode Semiconductors

Новый продукт Запросить стоимость и остатки по запросу Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики W0944WC120

Раздел

Стандартное восстановление

Подраздел

Westcode Semiconductors

Вес

Проверка соответствия пикового обратного напряжения сети (Vrrm 1200V должен иметь запас 20-30% над рабочим)
Расчет теплоотвода: обязательное использование радиаторов с двухсторонним охлаждением
Контроль усилия прижима: строго 5.4 кН для обеспечения паспортного теплового сопротивления
Тип нагрузки: подходит для выпрямителей 50/60 Гц
Совместимость с охладителями под стандарт DO-200AA
Монтаж через токопроводящую пасту для минимизации контактного сопротивления
Ограничение: не предназначен для высокочастотного переключения (не является Fast Recovery)
Ограничение: эксплуатация без соблюдения усилия прижима ведет к перегреву и выходу из строя

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Westcode Semiconductors на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Повторяющееся импульсное обратное напряжение (Vrrm): 1200 В

Средний прямой ток (IF avg): 945 А

Действующий прямой ток (IF rms): 1694 А

Ударный прямой ток (Ifsm): 9000 А

Максимальное прямое напряжение (Vfm): 1.45 В

Тип корпуса: DO-200AA (Capsule/Puk)

Усилие сжатия при монтаже: 5.4 кН

Размер корпуса: толщина 0.5 дюйма, диаметр 1.63 дюйма

Вес нетто: 70 грамм (0.1543 lbs)

Применение

Линейка W0944: доступны исполнения от WC040 (400V) до WC150 (1500V)

Кодировка: W [Серия] [Тип исполнения] [Напряжение/10]

Альтернативы: возможна замена на аналоги в корпусе DO-200AA от ABB, Infineon или IXYS при совпадении тока и усилия сжатия

FAQ

Можно ли использовать данный диод в инверторах?

Только во входном выпрямительном каскаде; для высокочастотного переключения в самом инверторе требуются быстрые (Fast Recovery) диоды.

Что будет, если превысить усилие прижима 5.4 кН?

Чрезмерное давление может привести к деформации кремниевого кристалла и внутреннему короткому замыканию.

Westcode Semiconductors W0944WC120

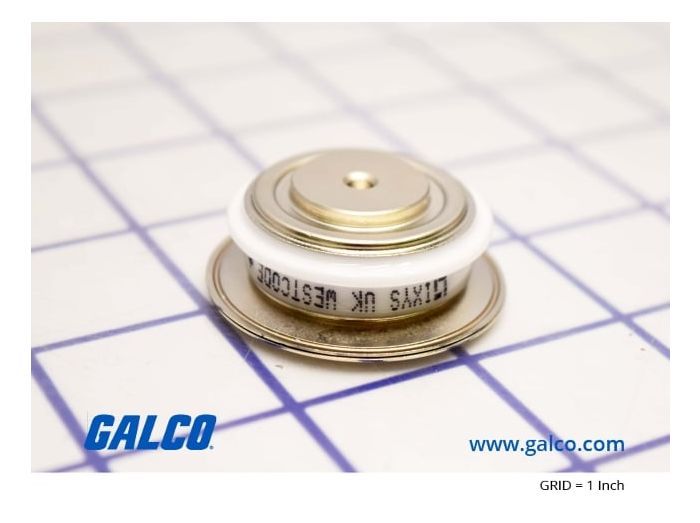

Westcode W0944WC120 — промышленный выпрямительный диод стандартного восстановления в капсульном исполнении (puk). Предназначен для работы в мощных преобразователях тока, зарядных устройствах и промышленных приводах, где требуется надежное выпрямление при высоких токовых нагрузках и среднем напряжении.
