Westcode Semiconductors W1263YC160

Артикул: W1263YC160

Изготовитель: Westcode Semiconductors

Новый продукт Запросить стоимость и остатки 178 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики W1263YC160

Раздел

Стандартное восстановление

Подраздел

Westcode Semiconductors

Вес

Выбор по напряжению: номинал Vrrm (1600В) должен превышать рабочее напряжение цепи с учетом коэффициента запаса
Монтаж: требуется внешний охладитель (радиатор) и прецизионное соблюдение усилия сжатия 8.3 кН для электрического и теплового контакта
Интеграция: совместим со стандартными промышленными прижимными механизмами для корпуса DO-200AA-1
Ограничение по частоте: не использовать в высокочастотных цепях (Trr 17 мкс оптимально для 50/60 Гц)
Условия: требуется обеспечение защиты от коррозии и конденсата в месте установки

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Westcode Semiconductors на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Максимальное повторяющееся импульсное обратное напряжение (Vrrm): 1600 В

Средний прямой ток (IF avg): 1263 А

Действующий ток (IF rms): 2289 А

Максимальный ударный ток (Ifsm): 11 700 А

Прямое падение напряжения (Vfm): 2.12 В

Время обратного восстановления (Trr): 17 000 нс

Тип корпуса: DO-200AA-1 (Capsule / Puk)

Усилие прижима при монтаже: 8.3 кН

Применение

Серия W1263: включает модели с различными классами напряжения

Расшифровка суффикса 160: номинальное напряжение 1600 В (цифра обозначает Vrrm/10)

Суффикс YC: определяет конструктив корпуса (капсула/диск)

Взаимозаменяемость: возможна замена на аналоги в габарите DO-200AA-1 (например, SEMIKRON, ABB, Infineon) при строгом совпадении Vrrm, IF и прижимного усилия

FAQ

Можно ли использовать этот диод без прижимного устройства?

Нет, без усилия 8.3 кН электрический контакт и теплоотвод не обеспечиваются, что приведет к мгновенному выходу из строя.

Для каких задач подходит W1263YC160?

Оптимален для входных выпрямителей, гальванических установок и систем плавного пуска на частоте 50-60 Гц.

Westcode Semiconductors W1263YC160

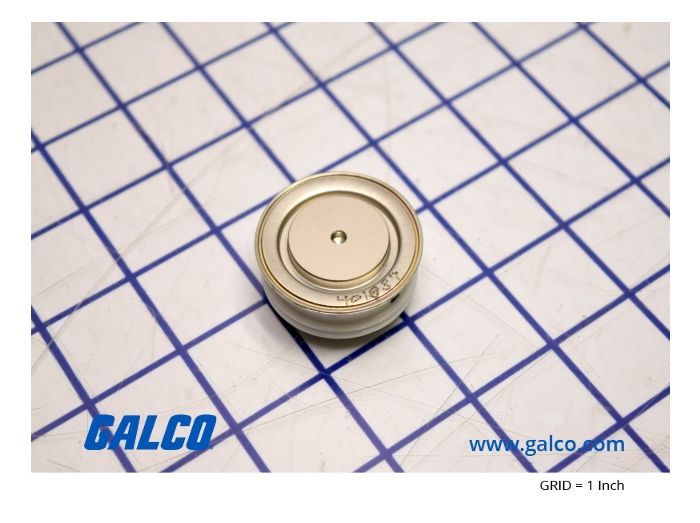

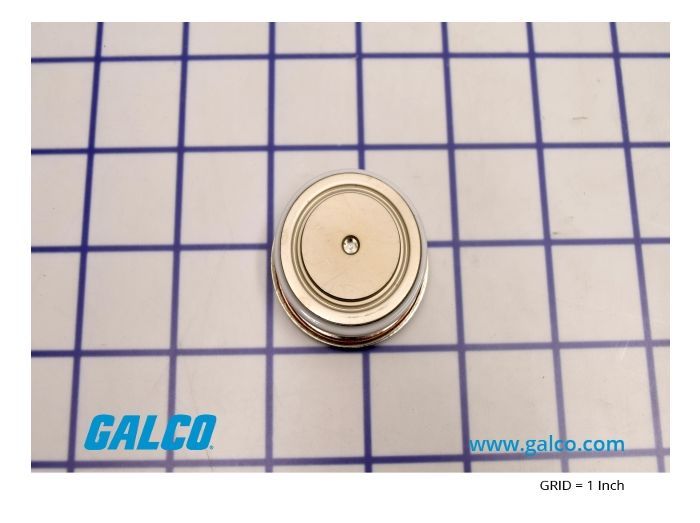

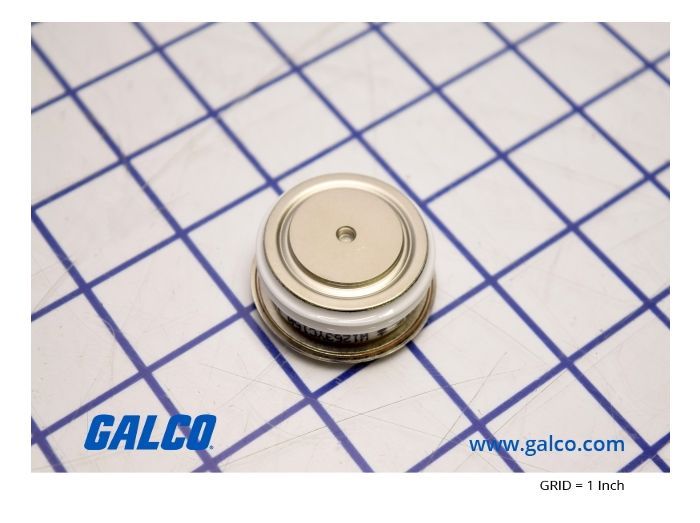

Силовой выпрямительный диод стандартного восстановления Westcode W1263YC160 в капсульном исполнении (Press-pack). Предназначен для работы в мощных выпрямительных установках, преобразователях частоты и промышленных электроприводах, требующих высокой перегрузочной способности по току и надежности в тяжелых режимах эксплуатации.

Westcode Semiconductors

Westcode Semiconductors специализируется на компонентах для высокомощной силовой электроники, включая high-power thyristors, high-power diodes и pressure contact IGBT. Для таких изделий критичны рабочее напряжение, номинальный ток, тепловые параметры, тип исполнения и соответствие условиям конкретного узла или преобразовательной схемы. По данным производителя и материалов Littelfuse, подобные устройства применяются в motor drives, soft-starters, сварочных системах, HVDC, железнодорожном и морском транспорте, а также в ветровой и солнечной энергетике. Поэтому при подборе продукции Westcode Semiconductors важно опираться не только на название модели, но и на datasheet, режим работы и требования к монтажу в силовой части оборудования.
