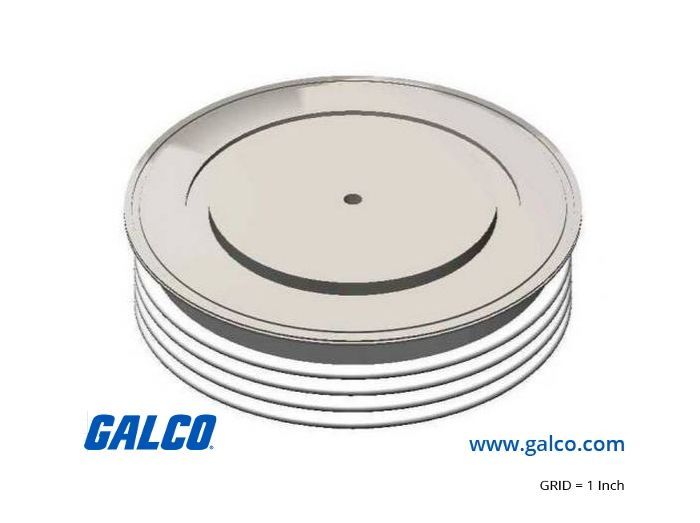

Westcode Semiconductors W1856NC500

Артикул: W1856NC500

Изготовитель: Westcode Semiconductors

Новый продукт Запросить стоимость и остатки по запросу Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики W1856NC500

Раздел

Стандартное восстановление

Подраздел

Westcode Semiconductors

Вес

Требуется расчет теплового сопротивления системы «диод-охладитель» исходя из If avg.
Необходим контроль плоскостности контактных поверхностей при монтаже.
Совместимость: Подходит для установки в стандартные зажимы и охладители под типоразмер DO-200AC (1 x 3 дюйма).
Применение: Силовые мосты, гальванические установки, тяговые подстанции.
Инженерное ограничение: Стандартное время восстановления (36 мкс) ограничивает применение в высокочастотных инверторах (использовать только для промышленной частоты 50/60 Гц).
Ограничение по монтажу: Недопустимо превышение или недостаточность усилия сжатия (строго 26 кН).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Westcode Semiconductors на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Повторяющееся импульсное обратное напряжение (Vrrm): 5000 В

Средний прямой ток (If avg): 1856 А

Максимально допустимый действующий ток (If rms): 3399 А

Ударный прямой ток (Ifsm): 16000 А

Корпус: DO-200AC (Puk / таблеточный тип)

Время обратного восстановления (Trr): 36000 нс (стандартное)

Усилие прижима при монтаже: 26 кН

Прямое падение напряжения (Vfm): 2.02 В при пиковом токе

Вес нетто: 0.48 кг (1.0582 lbs)

Применение

Расшифровка кода: W1856 (серия), NC (тип корпуса/конфигурация), 500 (напряжение x10, т.е. 5000 В).

Взаимозаменяемость: Возможна замена моделей серии W1856 с меньшим индексом напряжения (например, NC450) на NC500.

Альтернативы: Аналоги в корпусе DO-200AC от брендов ABB, Infineon, Dynex или Proton-Electrotex (требуется верификация Ifsm и Vfm).

FAQ

Какое усилие прижима требуется для корректной работы?

Для обеспечения электрического и теплового контакта необходимо строго соблюдать усилие в 26 кН.

Можно ли использовать W1856NC500 в частотных преобразователях?

Только во входном выпрямителе. Для цепей инвертора он не подходит из-за большого времени обратного восстановления (36 мкс).

Чем отличается версия NC500 от NC400?

Различия только в классе повторяющегося обратного напряжения: 5000 В против 4000 В; габариты и токовые характеристики идентичны.

Westcode Semiconductors W1856NC500

Силовой выпрямительный диод стандартного восстановления W1856NC500 производства Westcode Semiconductors (IXYS). Предназначен для работы в мощных преобразователях тока, промышленных выпрямителях и транспортных энергосистемах. Ключевая особенность — высокая диэлектрическая прочность и работа с обратным напряжением до 5000 В в компактном капсульном корпусе.
