Westcode Semiconductors W2058LC120

Артикул: W2058LC120

Изготовитель: Westcode Semiconductors

Новый продукт Запросить стоимость и остатки 522 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики W2058LC120

Раздел

Стандартное восстановление

Подраздел

Westcode Semiconductors

Вес

Тип монтажа: прижимной (capsule), требует соблюдения усилия 20 кН для обеспечения теплового контакта.
Охлаждение: двустороннее (double side cooling) для достижения номинальных значений тока.
Рабочее напряжение: подбор с учетом запаса по пиковым выбросам сети (Vrrm 1200V).
Совместимость: стандартный посадочный размер DO-200AB (диаметр контакта ~38 мм).
Ограничение: не подходит для высокочастотного переключения из-за высокого времени восстановления (12 мкс).
Среда: эксплуатация допускается в составе охладителей при отсутствии агрессивных паров, разрушающих медь и керамику.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Westcode Semiconductors на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Повторяющееся импульсное обратное напряжение (Vrrm): 1200 В

Средний прямой ток (IF avg): 2058 А при оптимальном охлаждении

Действующее значение прямого тока (IF rms): 3726 А

Ударный прямой ток (Ifsm): 19 500 А

Максимальное прямое напряжение (Vfm): 1.63 В

Время обратного восстановления (Trr): 12 000 нс

Типоразмер корпуса: DO-200AB (Puk Size 1 x 2.25")

Усилие сжатия при монтаже: 20 кН

Применение

Серия W2058: включает исполнения на разное напряжение (например, W2058LC140 на 1400В).

Расшифровка: W2058 — базовая серия, L — тип корпуса (Puk), C — температурный диапазон/характеристика, 120 — код напряжения (1200В).

Взаимозаменяемость: возможна замена на аналоги в корпусах DO-200AB от IXYS, Infineon или ABB при совпадении Vrrm, IF и прижимного усилия.

Критичность суффикса: числовой индекс в конце определяет класс по напряжению; замена на меньший индекс недопустима.

FAQ

Какое усилие необходимо при установке W2058LC120?

Для данного диода строго регламентировано усилие монтажа в 20 кН (kilo-Newtons).

Можно ли использовать этот диод в инверторах?

Только во входных выпрямительных мостах (50/60 Гц); для цепей динамического торможения или инвертирования Trr 12 мкс слишком велико.

Как проверить исправность диода?

Проверку проводят мультиметром в режиме прозвонки диодов (падение напряжения около 0.4-0.6В) и мегомметром на отсутствие пробоя при номинальном напряжении.

Westcode Semiconductors W2058LC120

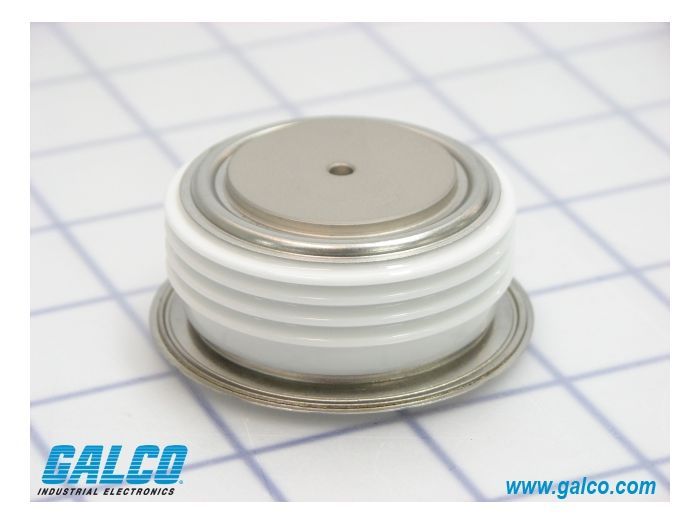

W2058LC120 — промышленный силовой диод стандартного восстановления в корпусном исполнении DO-200AB (Capsule/Puk). Предназначен для выпрямления токов большой мощности в преобразователях частоты, сварочном оборудовании и системах электролиза. Обеспечивает высокую перегрузочную способность по току при минимальных габаритах.

Westcode Semiconductors

Westcode Semiconductors специализируется на компонентах для высокомощной силовой электроники, включая high-power thyristors, high-power diodes и pressure contact IGBT. Для таких изделий критичны рабочее напряжение, номинальный ток, тепловые параметры, тип исполнения и соответствие условиям конкретного узла или преобразовательной схемы. По данным производителя и материалов Littelfuse, подобные устройства применяются в motor drives, soft-starters, сварочных системах, HVDC, железнодорожном и морском транспорте, а также в ветровой и солнечной энергетике. Поэтому при подборе продукции Westcode Semiconductors важно опираться не только на название модели, но и на datasheet, режим работы и требования к монтажу в силовой части оборудования.
