Westcode Semiconductors W4534NC060

Артикул: W4534NC060

Изготовитель: Westcode Semiconductors

Новый продукт Запросить стоимость и остатки 1 088 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики W4534NC060

Раздел

Стандартное восстановление

Подраздел

Westcode Semiconductors

Вес

Проверка совместимости по напряжению: запас по Vrrm должен составлять не менее 20-30% от рабочего напряжения сети.
Монтаж: требуется двухстороннее или одностороннее охлаждение с использованием радиатора и прижимного устройства.
Контроль усилия: для обеспечения паспортных характеристик теплоотвода необходимо строгое соблюдение прижимной силы 26 кН.
Ограничение по частоте: устройство оптимизировано для работы в сетях 50/60 Гц; не подходит для высокочастотных цепей (Trr = 16 мкс).
Окружающая среда: эксплуатация допускается только в составе защищенных силовых сборок, исключающих попадание влаги и загрязнений на корпус.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Westcode Semiconductors на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Повторяющееся импульсное обратное напряжение (Vrrm): 600 В

Средний прямой ток (If avg): 4543 А

Действующее значение тока (If rms): 8200 А

Ударный прямой ток (Ifsm): 40 000 А

Максимальное прямое напряжение (Vfm): 1.1 В

Тип корпуса: DO-200AC (размер Puk 1x3")

Время обратного восстановления (Trr): 16 000 нс

Требуемое усилие сжатия: 26 кН

Масса: 0.425 кг (0.9375 lbs)

Применение

Базовая серия: W4534. Суффикс NC060 определяет класс по напряжению (600 В).

При необходимости более высокого напряжения следует выбирать модели с индексами NC080 (800 В) и выше внутри той же серии.

Взаимозаменяемость: возможна замена на силовые диоды в корпусе DO-200AC сторонних производителей (Infineon, ABB, Dynex) при условии совпадения среднего тока и усилия прижима.

Код корпуса: NC указывает на стандартный промышленный формат капсулы.

FAQ

Можно ли устанавливать диод без специального прижима?

Нет, без усилия сжатия 26 кН электрический и тепловой контакты будут недостаточны, что приведет к мгновенному перегреву и выходу прибора из строя.

Почему время восстановления (Trr) такое большое?

Это диод стандартного восстановления, оптимизированный для минимизации потерь в открытом состоянии на промышленных частотах 50-60 Гц.

Westcode Semiconductors W4534NC060

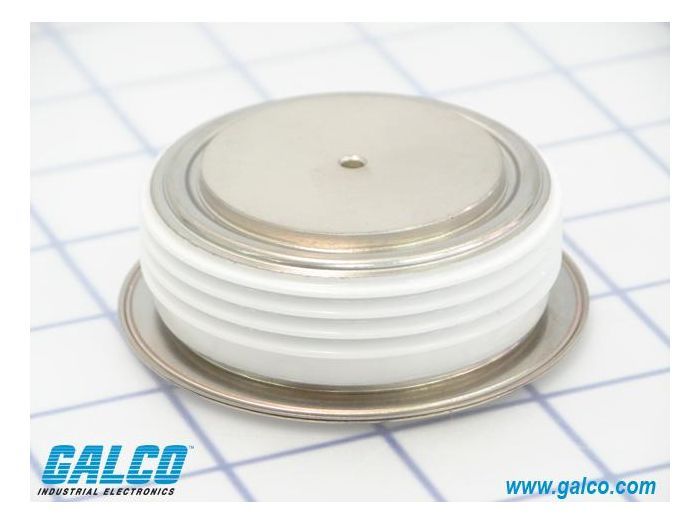

Westcode W4534NC060 — это промышленный силовой диод стандартного восстановления в капсульном исполнении (press-pack). Предназначен для выпрямления переменного тока в мощных электроустановках, обеспечивая минимальные потери проводимости и высокую устойчивость к ударным токам.

Westcode Semiconductors

Westcode Semiconductors специализируется на компонентах для высокомощной силовой электроники, включая high-power thyristors, high-power diodes и pressure contact IGBT. Для таких изделий критичны рабочее напряжение, номинальный ток, тепловые параметры, тип исполнения и соответствие условиям конкретного узла или преобразовательной схемы. По данным производителя и материалов Littelfuse, подобные устройства применяются в motor drives, soft-starters, сварочных системах, HVDC, железнодорожном и морском транспорте, а также в ветровой и солнечной энергетике. Поэтому при подборе продукции Westcode Semiconductors важно опираться не только на название модели, но и на datasheet, режим работы и требования к монтажу в силовой части оборудования.
