Westcode Semiconductors W5092ZD350

Артикул: W5092ZD350

Изготовитель: Westcode Semiconductors

Новый продукт Запросить стоимость и остатки по запросу Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики W5092ZD350

Раздел

Стандартное восстановление

Подраздел

Westcode Semiconductors

Вес

Проверка совместимости охладителя с форм-фактором DO-200AE-1
Обеспечение нормированного усилия прижима (47 кН) для минимизации переходного сопротивления
Расчет теплоотвода для работы на токах до 5092 А (рекомендуется двухстороннее охлаждение)
Соответствие класса напряжения 3500 В параметрам питающей сети с учетом запаса прочности
Монтаж: механический зажим между радиаторами под давлением
Инженерное ограничение: не предназначен для высокочастотного переключения (использовать только в цепях 50/60 Гц)
Ограничение: эксплуатация без соблюдения усилия сжатия ведет к деградации кристалла

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Westcode Semiconductors на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Повторяющееся импульсное обратное напряжение (Vrrm): 3500 В

Средний прямой ток (If avg): 5092 А

Действующий прямой ток (If rms): 9405 А

Ударный прямой ток (Ifsm): 58 000 А

Максимальное прямое напряжение (Vfm): 1.35 В

Усилие сжатия при монтаже: 47 кН

Тип корпуса: DO-200AE-1 (Puk 1 x 4.36")

Вес нетто: 1.2 кг (2.6456 lbs)

Применение

Расшифровка: W5092 — серия, ZD — тип корпуса/конфигурация, 350 — код напряжения (3500 В)

Суффикс напряжения: критичен при выборе, доступны варианты с меньшим Vrrm в рамках серии W5092

Возможные аналоги: силовые диоды IXYS, Infineon, Dynex в аналогичном типоразмере (требуется сверка чертежей и Ifsm)

Взаимозаменяемость: возможна замена на компоненты Westcode с более высоким индексом напряжения при совпадении геометрии

FAQ

Подходит ли этот диод для инверторов с частотой выше 400 Гц?

Нет, это диод стандартного восстановления (STD); для высокочастотных задач требуются быстродействующие диоды (Fast Recovery).

Можно ли устанавливать диод без специального зажима?

Категорически нет. Работа без усилия сжатия 47 кН приведет к обрыву электрической цепи или перегреву из-за высокого сопротивления.

Как интерпретировать маркировку '350' в названии?

Это код напряжения, означающий повторяющееся пиковое обратное напряжение 3500 В.

Westcode Semiconductors W5092ZD350

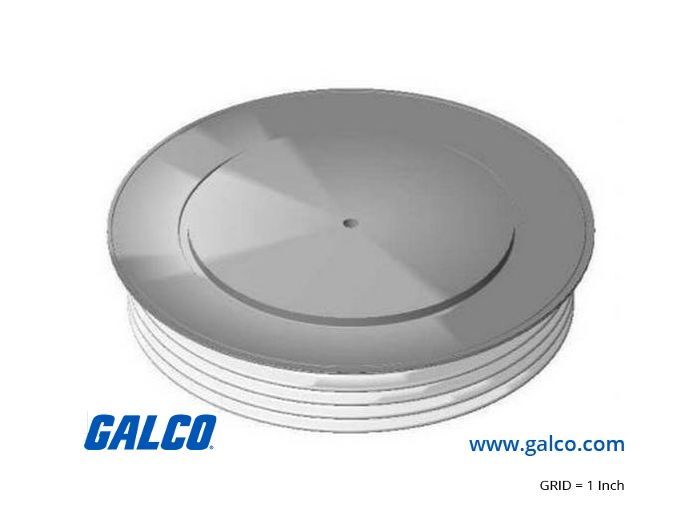

W5092ZD350 — высокомощный выпрямительный диод стандартного восстановления (Standard Recovery) в корпусе капсульного типа (Press-pack/Puk). Предназначен для работы в силовых цепях промышленного назначения, требующих выпрямления токов свыше 5000 А при напряжении до 3500 В. Обеспечивает высокую надежность в тяжелых режимах эксплуатации благодаря конструкции DO-200AE-1.

Westcode Semiconductors

Westcode Semiconductors — это решения для силовой электроники, которые применяются в проектах, где особенно важны надежность, стабильность работы и точный подбор компонентов. Бренд известен линейками высокомощных тиристоров, диодов и press-pack IGBT для промышленного оборудования, энергетики и тяжелых электротехнических систем. Продукция Westcode используется в приводах, системах преобразования энергии, транспорте, сварочных установках и других ответственных применениях. В нашем каталоге вы можете подобрать компоненты Westcode Semiconductors по ключевым параметрам и задачам проекта, чтобы сократить риск ошибок при закупке и упростить выбор технически совместимого решения.
