Westcode Semiconductors W5696VC100

Артикул: W5696VC100

Изготовитель: Westcode Semiconductors

Новый продукт Запросить стоимость и остатки по запросу Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики W5696VC100

Раздел

Стандартное восстановление

Подраздел

Westcode Semiconductors

Вес

Монтаж: требует двустороннего прижима между радиаторами с соблюдением усилия 33.3 кН.
Теплоотвод: расчет системы охлаждения должен учитывать суммарные потери мощности при токах свыше 5000 А.
Электрическая совместимость: стандартные цепи переменного тока промышленной частоты (50/60 Гц).
Интерфейс: прижимные контактные поверхности, требующие применения теплопроводящей пасты.
Ограничение: не подходит для высокочастотных инверторов (использовать Fast Recovery серии).
Ограничение: недопустима эксплуатация без контроля усилия сжатия (риск локального перегрева).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Westcode Semiconductors на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Повторяющееся импульсное обратное напряжение (Vrrm): 1000 В

Средний прямой ток (IF avg): 5700 А при оптимальном охлаждении

Максимальный действующий ток (IF rms): 10160 А

Ударный ток (Ifsm): до 59000 А (10 мс)

Низкое прямое падение напряжения (Vfm): 1.05 В

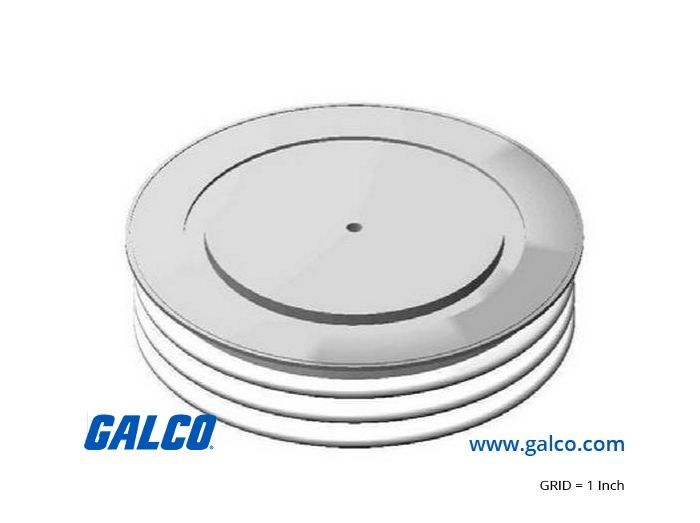

Тип корпуса: DO-200AD (Capsule/Puk)

Необходимое усилие сжатия (Mounting Force): 33.3 кН

Габариты диска (Puk Size): 1.3 x 4 дюйма

Применение

Маркировка W5696VC100: число '100' обозначает класс напряжения 1000 В.

Взаимозаменяемость: возможна замена на аналоги в корпусе DO-200AD от ABB, Infineon или Dynex при совпадении IF(avg) и Vrrm.

Суффиксы: вариации в коде могут указывать на измененные параметры времени восстановления или падения напряжения.

Типоразмер: критично соблюдение высоты и диаметра шайбы для совместимости с существующими охладителями.

FAQ

Можно ли устанавливать диод без специального пресса?

Нет, для обеспечения паспортных характеристик и теплоотвода необходимо строгое соблюдение усилия 33.3 кН.

Чем отличается W5696VC100 от версий с другими цифрами в конце?

Цифры в конце модели указывают на максимальное обратное напряжение (например, 120 — 1200В, 140 — 1400В).

Подходит ли данный диод для работы в сетях 660В?

Да, запас по напряжению (1000В) достаточен для работы в сетях с линейным напряжением до 660-690В.

Westcode Semiconductors W5696VC100

W5696VC100 — сверхмощный силовой выпрямительный диод стандартного восстановления в капсульном исполнении (Puk). Спроектирован для использования в промышленных выпрямителях, сварочном оборудовании и мощных электроприводах, где требуется высокая перегрузочная способность и минимальные потери проводимости.
