Westcode Semiconductors W8405ZC140

Артикул: W8405ZC140

Изготовитель: Westcode Semiconductors

Новый продукт Запросить стоимость и остатки по запросу Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики W8405ZC140

Раздел

Стандартное восстановление

Подраздел

Westcode Semiconductors

Вес

Выбор по рабочему напряжению: необходимо учитывать запас по Vrrm относительно сетевого напряжения (не менее 1400 В).
Тепловой расчет: требуется интенсивное охлаждение (воздушное или жидкостное) через радиаторы с двусторонним прижимом.
Контроль монтажа: обязательное использование калиброванных прижимных устройств для обеспечения усилия 46.1 кН.
Механическая совместимость: посадочное место под стандарт DO-200AE (высота ~38.1 мм / 1.5").
Электрическое соединение: прижимной контакт, исключающий пайку в силовой цепи.
Ограничение по частоте: только для низкочастотного выпрямления (50/60 Гц), не подходит для высокочастотных инверторов.
Условия эксплуатации: чувствителен к чистоте контактных поверхностей и равномерности прижима.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Westcode Semiconductors на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Тип корпуса: DO-200AE (Capsule/Press-pack)

Повторяющееся импульсное обратное напряжение (Vrrm): 1400 В

Средний прямой ток (If avg): 7680 А

Действующий прямой ток (If rms): 13 670 А

Ударный прямой ток (Ifsm): 75 000 А

Прямое падение напряжения (Vfm): 0.99 В

Требуемое усилие сжатия (Mounting Force): 46.1 кН

Вес нетто: 1.2 кг (2.6456 lbs)

Применение

Расшифровка W8405ZC140: W — Westcode, 8405 — серия/мощность, ZC — тип корпуса (DO-200AE), 140 — код напряжения (1400 В).

Суффиксы напряжения: в серии W8405 доступны исполнения от ZC080 (800 В) до ZC140 (1400 В).

Альтернативы: возможна замена на аналоги в корпусе DO-200AE от ABB, Infineon или Powerex при совпадении Vrrm, If и усилия сжатия.

Замена старых ревизий: при замене устаревших серий необходимо проверять высоту таблетки (Puk Size).

FAQ

Почему критично соблюдение усилия 46.1 кН?

Недостаточный прижим ведет к перегреву и выгоранию контактов, избыточный — к механическому разрушению полупроводникового кристалла.

Можно ли использовать этот диод в схемах с ШИМ?

Нет, это диод стандартного восстановления с длительным временем обратного восстановления; для ШИМ требуются Fast Recovery или Schottky диоды.

Что означает код 140 в артикуле?

Это маркировка класса по напряжению, соответствующая повторяющемуся пиковому обратному напряжению 1400 В.

Westcode Semiconductors W8405ZC140

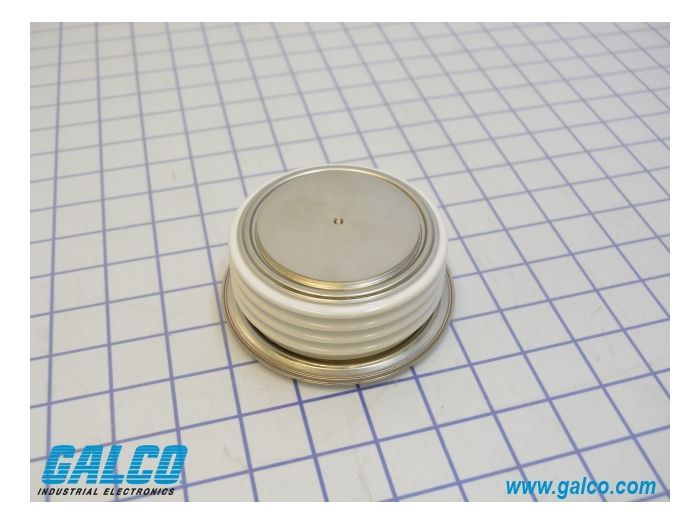

Промышленный силовой диод стандартного восстановления Westcode W8405ZC140 в корпусе типа «таблетка» (hockey puk). Предназначен для выпрямления токов большой мощности в преобразовательных установках, сварочном оборудовании и системах управления электроприводом. Обеспечивает высокую перегрузочную способность по току при низких значениях падения напряжения.
