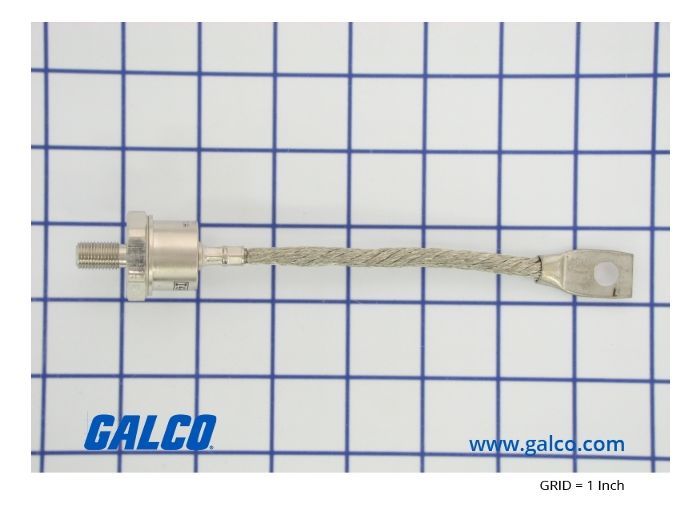

Vishay VS-150UR120D

Артикул: VS-150UR120D
Изготовитель: VISHAY
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VS-150UR120D

Раздел
Стандартное восстановление
Подраздел
Vishay
Вес
  • Соответствие номинального напряжения: до 1200 В (выпрямление сетевого напряжения)
  • Тип полярности: строго обратная (Anode Stud), учитывать при проектировании моста
  • Механический монтаж: посадочное место под резьбу 3/8 дюйма
  • Теплоотвод: обязательная установка на радиатор через термопасту
  • Подключение фазы: гибкий силовой вывод (Flexible Lead)
  • Момент затяжки при монтаже: строго 150 lbf-inches (17 Нм)
  • Ограничение: не подходит для ВЧ-преобразователей (стандартное восстановление)
  • Ограничение: эксплуатация без радиатора при номинальных токах запрещена
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда VISHAY на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Максимальное повторяющееся импульсное обратное напряжение (VRRM): 1200 В
Средний прямой ток (IF avg): 150 А
Действующий прямой ток (IF rms): 235 А
Максимальный ударный ток (IFSM): 3140 А
Тип корпуса: DO-205AA (DO-8) герметичный металл
Полярность: обратная (Anode Stud) — анод на основании
Монтажная резьба: шпилька 3/8-24 UNF-2A
Максимальное прямое напряжение (VFM): 1.47 В
Соответствие стандартам: RoHS Compliant
Применение
VS-150U120D — версия с прямой полярностью (Cathode Stud)
VS-150UR60D / VS-150UR80D / VS-150UR100D — модели на напряжение 600В, 800В и 1000В
Расшифровка: 'UR' в коде означает Reverse Polarity (анод на корпусе)
Линейка 150U: стандартные промышленные диффузионные диоды Vishay
FAQ

Как визуально отличить VS-150UR120D от прямой версии?

Необходимо проверять маркировку: индекс R указывает на анод на шпильке. Электрическая проверка тестером обязательна перед монтажом.


В каких схемах используется этот диод?

Применяется в мощных выпрямительных мостах, цепях обратных диодов (freewheeling) и системах управления станками.


Нужна ли изоляция при монтаже на радиатор?

Поскольку анод соединен с корпусом, радиатор будет находиться под потенциалом, если не использовать специальные изолирующие прокладки (которые снижают теплоотдачу).


Vishay VS-150UR120D
Силовой выпрямительный диод стандартного восстановления Vishay VS-150UR120D предназначен для использования в мощных промышленных выпрямителях, сварочных аппаратах и зарядных устройствах. Модель выполнена в герметичном металлическом корпусе DO-205AA (DO-8) с обратной полярностью (анод на шпильке). Основная ценность заключается в высокой перегрузочной способности по току и надежности в тяжелых условиях эксплуатации.
