Vishay VS-70HF160

Артикул: VS-70HF160
Изготовитель: VISHAY
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VS-70HF160

Раздел
Стандартное восстановление
Подраздел
Vishay
Вес
  • Проверка параметров сети: рабочее напряжение до 1600 В, средний рабочий ток нагрузки до 70 А
  • Тип монтажа: резьбовое соединение 1/4-28 UNF-2A, требующее соблюдения момента затяжки 3.4 Н·м (30 lbf-inches)
  • Тепловой режим: обязательная установка на радиатор для предотвращения перегрева при токах свыше 5-10 А
  • Совместимость по полярности: версия HF предполагает подключение катода к шасси/радиатору
  • Ограничение по частоте: только для цепей промышленной частоты (50-60 Гц), не подходит для высокочастотных инверторов
  • Климатическое исполнение: требует защиты корпуса от прямого попадания влаги и пыли (открытые токоведущие части)
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда VISHAY на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Максимальное повторяющееся импульсное обратное напряжение (Vrrm): 1600 В
Средний прямой ток (IF avg): 70 А (при соответствующем охлаждении)
Среднеквадратичный ток (IF rms): 110 А
Максимальный пиковый ударный ток (Ifsm): 1250 А
Прямое падение напряжения (Vfm): 1.46 В

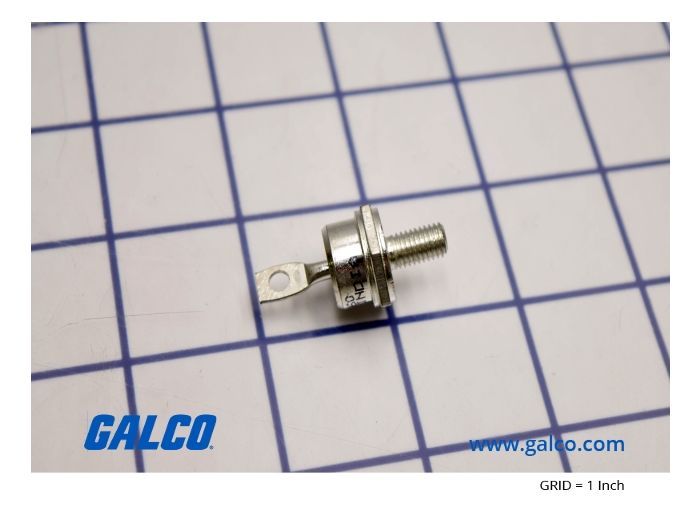

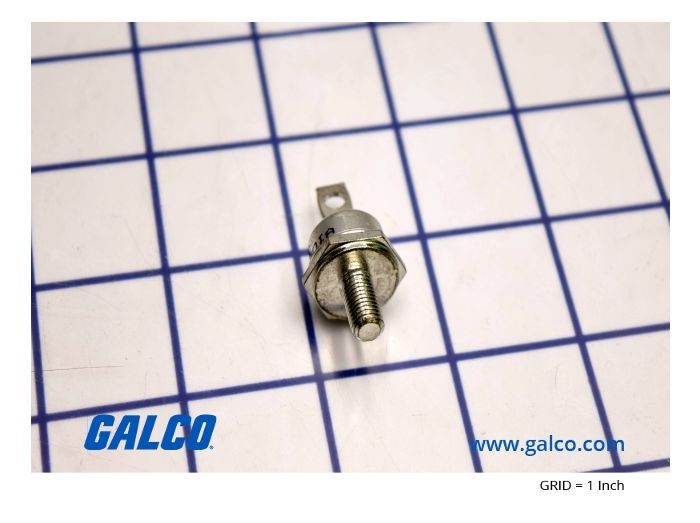

Тип корпуса: DO-203AB (DO-5) со шпилькой и лепестковым выводом
Полярность: Катод на основании (Cathode Stud / Forward)
Соответствие стандарту RoHS
Применение
VS-70HFR160 — версия с обратной полярностью (Анод на шпильке)
Серия 70HF включает модели на меньшее напряжение: 100В, 200В, 400В, 800В, 1200В
Варианты с гибким выводом (Leaded versions) доступны в рамках серии для упрощения монтажа
Прямые аналоги: серии 70HF от International Rectifier (IR), подходящие по характеристикам диоды в корпусе DO-5 других производителей (IXYS, Powerex)
FAQ

Как отличить прямую полярность от обратной в этой серии?

Модели с суффиксом 'R' (например, 70HFR160) имеют анод на шпильке, без буквы 'R' — катод на шпильке.


Можно ли устанавливать диод без радиатора?

При номинальном токе 70 А установка на радиатор обязательна; без охлаждения диод выйдет из строя из-за перегрева.


Какой инструмент нужен для монтажа?

Для фиксации на теплоотводе используется ключ под резьбу 1/4-28 UNF и динамометрический ключ для контроля усилия 3.4 Н·м.


Vishay VS-70HF160
VS-70HF160 — промышленный выпрямительный диод стандартного восстановления в металлостеклянном корпусе DO-5 (DO-203AB). Предназначен для преобразования тока в силовых цепях, блоках питания, зарядных устройствах и системах управления станочным оборудованием. Конструкция со шпилькой обеспечивает эффективный теплоотвод на радиатор и высокую устойчивость к ударным токам.
VISHAY
Компания специализируется на производстве электронных компонентов, включая транзисторы и конденсаторы.
