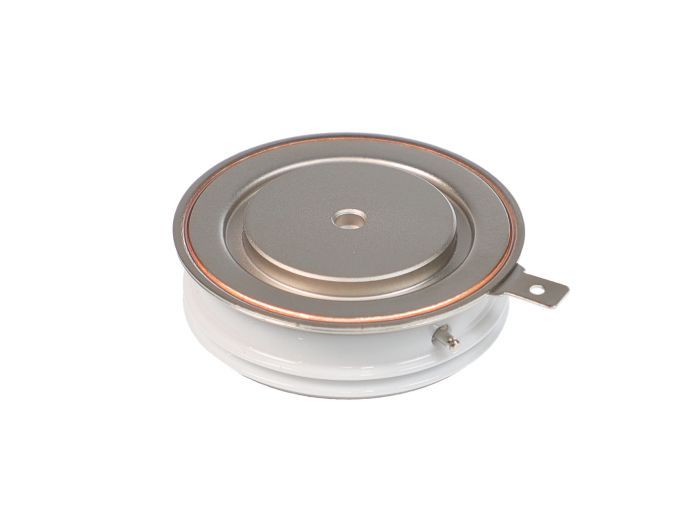

Vishay VS-ST1000C24K0

Артикул: VS-ST1000C24K0

Изготовитель: VISHAY

Новый продукт Запросить стоимость и остатки 604 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VS-ST1000C24K0

Раздел

Управление фазой

Подраздел

Vishay

Вес

Выбор по напряжению: расчетное напряжение цепи должно быть на 20-30% ниже Vdrm (2400 В) для защиты от переходных процессов.
Выбор по охлаждению: требуется двусторонний прижим к радиатору с соблюдением усилия 32 кН.
Совместимость: стандартный типоразмер корпуса TO-200AD упрощает интеграцию в существующие силовые сборки.
Управление: стандартный сигнал управления затвором (3 В / 200 мА).
Ограничения: не предназначен для высокочастотного переключения (серия оптимизирована для фазового управления на частотах 50/60 Гц).
Инженерное ограничение: работа при температурах вне диапазона или недостаточном прижиме ведет к деградации кристалла.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда VISHAY на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Повторяющееся импульсное напряжение (Vdrm/Vrrm): 2400 В

Средний ток в открытом состоянии (It avg): 1473 А

Действующее значение тока (It rms): 2913 А

Ударный ток (Itsm): 21200 А (при 50 Гц)

Корпус: TO-200AD (стандартный Puk, размер 1x3")

Критическая скорость подъема напряжения (dv/dt): 500 В/мкс

Ток управления затвором (Igt): 200 мА

Усилие прижима при монтаже: 32 кН

Применение

Код VS-ST1000C24K0: 1000 — обозначение серии по току, 24 — код напряжения (2400 В), K0 — исполнение выводов/корпуса.

В рамках серии ST доступны модели с рабочим напряжением от 400 до 5200 В.

Суффиксы могут определять параметры времени выключения (tq) или специфику выводов затвора.

Взаимозаменяемость: возможна замена на аналоги в корпусе Puk от ABB, Infineon или Westcode при совпадении диаметра контактной поверхности и усилия прижима.

FAQ

Какое усилие необходимо для правильного монтажа?

Для обеспечения электрического и теплового контакта требуется строгое соблюдение усилия прижима 32 кН (±10%).

Для каких задач оптимален данный тиристор?

Устройство разработано для управления мощными двигателями, в системах гальваники, сварки и в качестве фазового регулятора в сетях до 2400 В.

Требуется ли специальное обслуживание?

Необходимо периодически проверять усилие затяжки прижимного устройства и чистоту контактных поверхностей радиатора.

Vishay VS-ST1000C24K0

Vishay VS-ST1000C24K0 — это силовой фазоуправляемый тиристор (SCR) промышленного класса в таблеточном исполнении (Puk). Устройство предназначено для прецизионного управления мощностью в тяжелых электротехнических системах: выпрямителях, электроприводах и индукционных нагревателях. Обеспечивает коммутацию токов до 1473 А при пиковых напряжениях до 2400 В.

VISHAY

Компания специализируется на производстве электронных компонентов, включая транзисторы и конденсаторы.
