Vishay VS-ST700C18L0

Артикул: VS-ST700C18L0

Изготовитель: VISHAY

Новый продукт Запросить стоимость и остатки 364 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VS-ST700C18L0

Раздел

Управление фазой

Подраздел

Vishay

Вес

Проверка соответствия пикового напряжения сети параметру 1800 В с учетом запаса надежности.
Совместимость драйвера затвора с параметрами управления (Vgt 3V, Igt 200mA).
Необходимость обеспечения точного усилия сжатия 15 кН для стабильного электрического и теплового контакта.
Выбор радиатора (охладителя) с учетом рассеиваемой мощности и геометрии Puk Size 1 x 2.25".
Интеграция: Подключение через прижимные охладители, совместимые с форм-фактором TO-200AC.
Ограничение: Не предназначен для высокочастотной коммутации (оптимизирован для фазового управления на частотах 50/60 Гц).
Ограничение: Чувствителен к загрязнению контактных поверхностей перед монтажом (требуется чистота и использование токопроводящей пасты).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда VISHAY на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Корпус: TO-200AC (таблеточный дизайн для двустороннего охлаждения)

Повторяющееся импульсное напряжение (Vdrm/Vrrm): 1800 В

Средний ток в открытом состоянии (It avg): 910 А

Действующий ток (It rms): 1857 А

Максимальный ударный ток (Itsm): 16400 А

Ток управления затвором (Igt): 200 мА

Скорость нарастания напряжения (dv/dt): 500 В/мкс

Усилие прижима при монтаже: 15 кН

Применение

Линейка ST включает модификации на напряжения от 400 до 5200 В.

Расшифровка: VS-ST (серия Vishay SCR), 700 (условный ток), C (тип корпуса), 18 (напряжение 1800 В), L0 (тип выводов/исполнение).

При замене на аналоги других брендов (Infineon, ABB, Westcode) критично совпадение диаметра контактной поверхности и усилия прижима.

Суффиксы в конце маркировки могут определять критические параметры dv/dt и tq (время выключения).

FAQ

Какое усилие необходимо для установки этого тиристора?

Для VS-ST700C18L0 требуется монтажное усилие 15 кН (около 1530 кгс) для обеспечения заявленных характеристик проводимости и охлаждения.

Подходит ли данная модель для индукционного нагрева?

Да, серия ST типично применяется в индукционных нагревателях, выпрямителях и промышленных приводах.

Что означает исполнение L0 в артикуле?

Суффикс L0 определяет конструктивное исполнение выводов управления и геометрию корпуса; при замене на приборы с другими суффиксами сверяйте чертеж.

Vishay VS-ST700C18L0

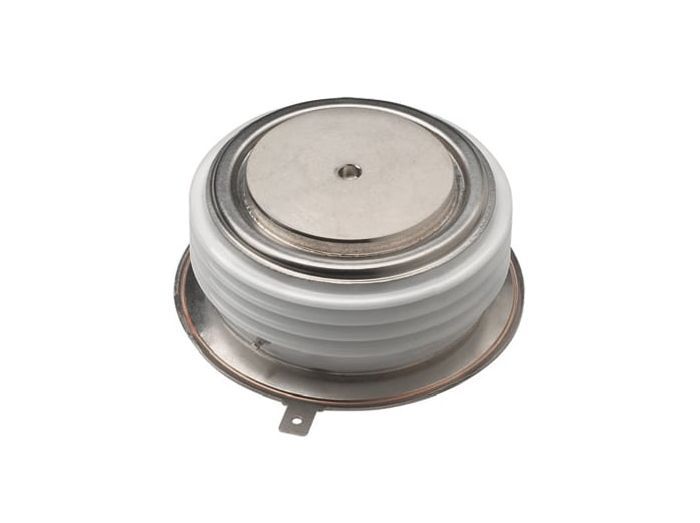

VS-ST700C18L0 — силовой фазоуправляемый тиристор (SCR) таблеточного типа (Hockey Puk) серии ST от Vishay. Предназначен для коммутации мощных нагрузок в промышленных системах электропитания, приводах двигателей и сварочном оборудовании. Прибор характеризуется высокой перегрузочной способностью по току (до 16.4 кА) и рассчитан на работу в цепях с напряжением до 1800 В.

VISHAY

Производитель электронных компонентов. Основная продукция: транзисторы и конденсаторы.
