Vishay VS-ST300C20C0

Артикул: VS-ST300C20C0
Изготовитель: VISHAY
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VS-ST300C20C0

Раздел
Управление фазой
Подраздел
Vishay
Вес
  • Проверка соответствия пикового напряжения сети (запас по Vdrm/Vrrm не менее 20%)
  • Обязательное соблюдение монтажного усилия 10 кН для теплового и электрического контакта
  • Совместимость с охладителями под стандарт корпуса TO-200AB (A-puk)
  • Требуется двустороннее охлаждение для работы на токах свыше 300 А
  • Ограничение: не предназначен для высокочастотного переключения (оптимизирован для 50/60 Гц)
  • Ограничение: чувствительность к скорости нарастания напряжения (dv/dt 500 В/мкс)
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда VISHAY на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Максимальное повторяющееся импульсное напряжение (Vdrm/Vrrm): 2000 В
Средний ток в открытом состоянии (It avg): 650 А
Максимальное среднеквадратичное значение тока (It rms): 1290 А
Ударный ток (Itsm): 8380 А (при 50 Гц)
Ток управления затвором (Igt): 200 мА
Напряжение управления затвором (Vgt): 3 В
Корпус: TO-200AB (A-puk), монтажное усилие 10 кН
Применение
Код '20' в маркировке указывает на класс напряжения 2000 В
Серия ST300C включает модификации от 400 В до 5200 В
Варианты исполнения корпуса могут варьироваться (Puk Size 0.5 x 1.63)
Возможна замена на аналоги в габарите A-puk (Infineon, Semikron) при согласовании параметров Igt и Itsm
FAQ

Критично ли соблюдение усилия 10 кН?

Да, недостаточное сжатие ведет к перегреву и выходу тиристора из строя из-за высокого переходного сопротивления.


Подходит ли модель для работы в сетях 660В?

Да, запас по напряжению (2000 В) достаточен для работы в промышленных сетях 660 В и выше.


Vishay VS-ST300C20C0

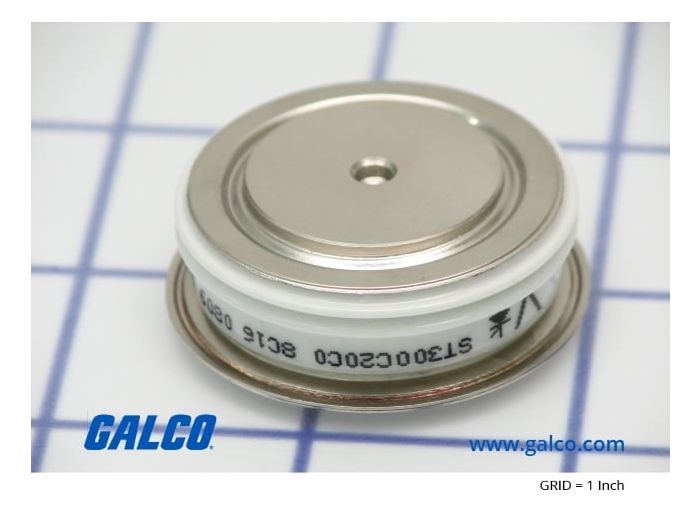

Силовой фазовый тиристор (SCR) Vishay VS-ST300C20C0 в таблеточном исполнении (Puk). Предназначен для управления мощностью в промышленных системах: электроприводах, индукционных нагревателях и мощных выпрямителях. Обеспечивает высокую надежность при циклической нагрузке.
VISHAY
Компания занимается изготовлением различных электронных компонентов, в том числе транзисторов и конденсаторов.

Подробнее
