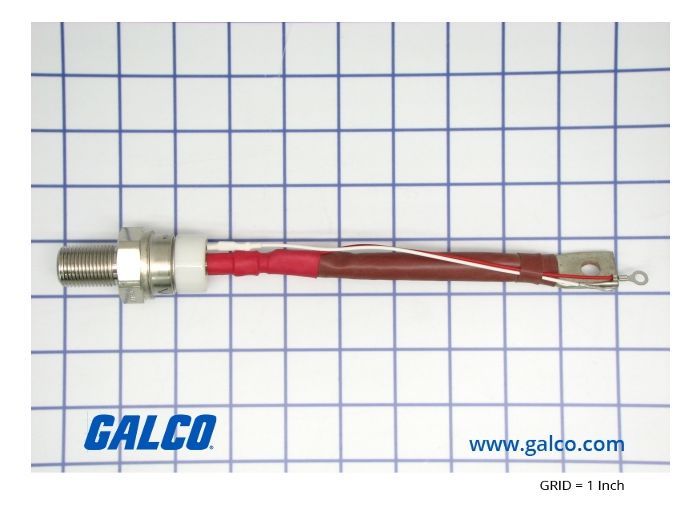

Vishay VS-ST230S16P0PBF

Артикул: VS-ST230S16P0PBF

Изготовитель: VISHAY

Новый продукт Запросить стоимость и остатки 155 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VS-ST230S16P0PBF

Раздел

Управление фазой

Подраздел

Vishay

Вес

Проверка соответствия пикового напряжения сети (рекомендуемый запас >20%)
Расчет теплового сопротивления радиатора под номинальный ток 230А
Соблюдение момента затяжки при монтаже на охладитель для обеспечения теплового контакта
Соответствие параметров импульса управления Gate (ток/напряжение) драйверу системы
Монтаж: резьбовое соединение с радиатором, гибкий силовой вывод
Управление: стандартные аналоговые или цифровые фазоимпульсные контроллеры
Ограничение: не предназначен для работы в высокочастотных инверторах (только фазовое управление 50/60 Гц)
Ограничение: требует защиты от перенапряжений (RC-цепи) при работе на индуктивную нагрузку
Ограничение: недопустим монтаж без теплопроводящей пасты и соблюдения чистоты контактных поверхностей

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда VISHAY на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Максимальное повторяющееся импульсное обратное напряжение (V_RRM): 1600 В

Средний ток в открытом состоянии (I_T(AV)): 230 А

Тип корпуса: TO-93 (TO-209AB) со шпилькой

Серия: ST (Standard Phase Control)

Соответствие стандарту RoHS (Lead-Free)

Высокая перегрузочная способность по току

Применение

Маркировка '16' указывает на класс по напряжению (1600 В)

Суффикс 'PBF' подтверждает отсутствие свинца в конструкции

Линейка ST230 включает модели с напряжением от 400 В до 1600 В

Возможна замена на аналоги в корпусе TO-209AB от брендов Infineon или Semikron при совпадении параметров I_T и V_RRM

Варианты исполнения могут отличаться типом резьбы (метрическая/дюймовая) — сверяйте суффикс в документации

FAQ

Можно ли использовать этот тиристор в сетях 400В?

Да, модель на 1600В обладает избыточным запасом по напряжению, что повышает надежность в сетях с более низким номиналом.

Изолировано ли основание тиристора от анода?

Нет, в корпусе TO-93 основание (шпилька) является анодом и находится под потенциалом, что требует изоляции радиатора.

Какое основное назначение серии ST230S?

Это тиристоры общего назначения для фазового управления в выпрямителях, сварочных аппаратах и регуляторах мощности.

Vishay VS-ST230S16P0PBF

Силовой фазовый тиристор (SCR) Vishay VS-ST230S16P0PBF предназначен для коммутации и управления мощными нагрузками в промышленных электросетях. Применяется в схемах выпрямления, мягкого пуска двигателей и управления мощностью нагревателей. Штыревое исполнение обеспечивает эффективный теплоотвод через радиатор.
