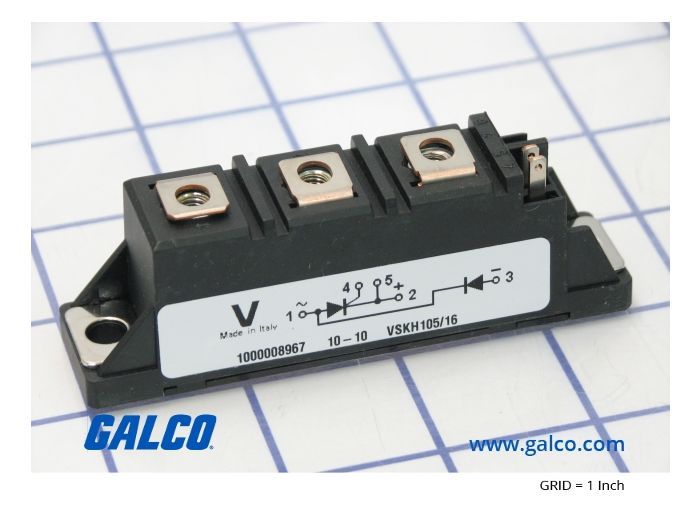

Vishay VS-VSKH105/16

Артикул: VS-VSKH105/16

Изготовитель: VISHAY

Новый продукт Запросить стоимость и остатки 117 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VS-VSKH105/16

Раздел

Стандартный гибридный тиристор-диод

Подраздел

Vishay

Вес

Подбор по параметрам: Максимальное рабочее напряжение цепи не должно превышать 1600В; средний рабочий ток должен быть ниже 105А с учетом запаса на пусковые нагрузки.
Монтаж и охлаждение: Требуется установка на радиатор через теплопроводящую пасту; фиксация винтами согласно спецификации корпуса TO-240AA.
Интеграция: Подключение силовых шин под винт, наличие вспомогательного катода (Aux. Cathode) для цепей управления.
Ограничения: Не превышать температурный режим эксплуатации; обязателен расчет эффективного теплоотвода при токах выше 50А.
Сертификация: UL Approved, RoHS compliant.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда VISHAY на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Средний ток во включенном состоянии (It avg): 105 А

Максимальное обратное напряжение (Vrrm): 1600 В

Действующее значение тока (It rms): 235 А

Критическая скорость подъема напряжения (dv/dt): 1000 В/мкс

Ток управления затвором (Igt): 150 мА

Конфигурация схемы: Тиристор-Диод с вспомогательным катодом

Тип корпуса: TO-240AA (стандартный промышленный модуль)

Применение

Расшифровка кода: VS-VSKH — серия модуля (тиристор-диод); 105 — средний ток 105А; /16 — класс напряжения 1600В.

Модификации по напряжению: Существуют версии на 400В (/04), 800В (/08), 1200В (/12) в зависимости от требований системы.

Схемотехнические варианты: Серия VSKT (тиристор-тиристор) или VSKL (диод-тиристор) для иных конфигураций моста.

Аналоги: Модули Semikron (серия SKKH) и Infineon в форм-факторе TO-240AA / SEMIPACK 1.

FAQ

В чем разница между VSKH и VSKT?

VSKH — это комбинация тиристор-диод, VSKT — два тиристора в одном модуле. Выбор зависит от схемы выпрямителя или регулятора.

Требуется ли изоляция при монтаже на радиатор?

Нет, основание модуля TO-240AA электрически изолировано, что позволяет устанавливать несколько модулей на один общий теплоотвод.

Что означает суффикс /16?

Это показатель пикового повторяющегося обратного напряжения (Vrrm), где цифра 16 соответствует 1600 Вольт.

Vishay VS-VSKH105/16

Vishay VS-VSKH105/16 — это силовой гибридный модуль (тиристор-диод) серии VSK105 в стандартном корпусе TO-240AA. Предназначен для фазового управления и выпрямления в промышленных цепях высокого напряжения: регулируемых блоках питания, приводах двигателей, ИБП и зарядных устройствах.
