Vishay VS-VSKL56/16

Артикул: VS-VSKL56/16
Изготовитель: VISHAY
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VS-VSKL56/16

Раздел
Стандартный гибридный тиристор-диод
Подраздел
Vishay
Вес
  • Напряжение системы: подбор с учетом запаса по пиковому напряжению сети (до 1600 В)
  • Охлаждение: обязателен монтаж на радиатор; модуль обладает низким тепловым сопротивлением
  • Тип схемы: SCR-Diode (тиристор и диод, соединенные последовательно)
  • Габариты установки: стандартное посадочное место 92 x 35 мм
  • Применение: регулируемые блоки питания, зарядные устройства, системы управления скоростью двигателей
  • Ограничение: эксплуатация строго в рамках температурного диапазона перехода (данные в datasheet)
  • Изоляция: внутреннее диэлектрическое покрытие позволяет устанавливать несколько модулей на один общий охладитель
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда VISHAY на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Максимальное обратное напряжение (Vrrm): 1600 В
Средний ток в открытом состоянии (It avg): 60 А
Действующее значение тока (It rms): 135 А
Критическая скорость подъема напряжения (dv/dt): 1000 В/мкс
Ток управления затвором (Igt): 150 мА
Тип корпуса: TO-240AA (ADD-A-PAK) с изолированным основанием
Соответствие стандартам: UL approved, RoHS compliant
Применение
Расшифровка кода: VS-VSKL (серия модуля), 56 (ток 60А), /16 (напряжение 1600В)
VS-VSKL56/12: вариант на 1200 В для менее нагруженных сетей
VS-VSKL56/08: вариант на 800 В
Совместимые линейки: возможна замена на аналоги в корпусах ADD-A-PAK (например, Semikron SKKH или аналогичные серии Infineon)
FAQ

Нужна ли изолирующая прокладка при монтаже?

Нет, корпус TO-240AA имеет встроенную электрическую изоляцию основания от токоведущих частей.


Какое назначение у схемы SCR-Diode в этом модуле?

Данная конфигурация оптимальна для создания полууправляемых мостовых выпрямителей и регуляторов мощности.


Vishay VS-VSKL56/16

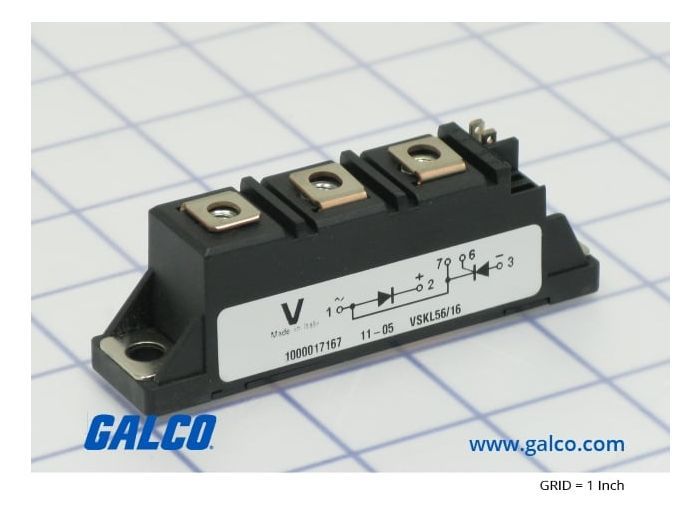

VS-VSKL56/16 — промышленный силовой гибридный модуль (тиристор-диод) серии VSK56 в корпусе TO-240AA. Предназначен для коммутации и фазового управления в высоковольтных цепях до 1600 В, обеспечивая высокую стойкость к перегрузкам и низкое тепловое сопротивление.
VISHAY
Компания специализируется на производстве электронных компонентов, включая транзисторы и конденсаторы.

Подробнее
