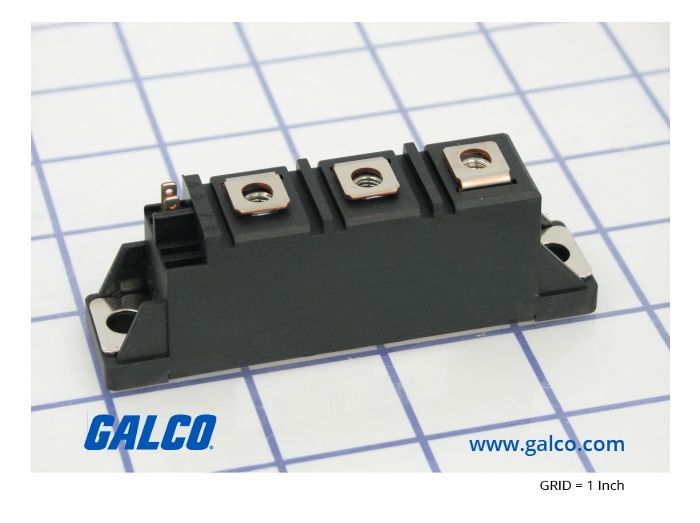

Vishay VS-VSKH91/16

Артикул: VS-VSKH91/16

Изготовитель: VISHAY

Новый продукт Запросить стоимость и остатки 113 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VS-VSKH91/16

Раздел

Стандартный гибридный тиристор-диод

Подраздел

Vishay

Вес

Выбор по напряжению: рабочее напряжение цепи не должно превышать 1600В (рекомендуется запас 20-30%)
Тепловой расчет: обязателен монтаж на охладитель (радиатор) с применением термопасты
Соответствие нагрузки: номинальный средний ток 95А ограничен температурой корпуса
Тип схемы: SCR-Diode (тиристор-диод в одном модуле)
Интеграция: подключение через винтовые клеммы, стандартные посадочные места 92 x 22.6 мм
Ограничения: не предназначен для работы в условиях прямого воздействия влаги без дополнительного кожуха (IP00)
Сертификация: UL (E78996), RoHS

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда VISHAY на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Максимальное повторяющееся импульсное обратное напряжение (Vrrm): 1600 В

Средний ток в открытом состоянии (It avg): 95 А

Действующее значение тока (It rms): 210 А

Критическая скорость нарастания напряжения (dv/dt): 1000 В/мкс

Ток управления затвором (Igt): 150 мА

Тип корпуса: TO-240AA (Add-A-Pak) с электрически изолированным основанием

Наличие вспомогательного катода для надежного управления

Применение

VS-VSKH91/04...14 — версии на пониженное напряжение (от 400В до 1400В)

Серия VSKL91 — зеркальная конфигурация (диод-тиристор) вместо тиристор-диод

Расшифровка: VSK — серия, H — конфигурация схемы, 91 — ток, 16 — напряжение (x100)

Возможные аналоги: Semikron Semipack (серия SKKH), Infineon (серия TT/TD) в габарите TO-240AA

FAQ

Нужна ли дополнительная изоляция под модулем при монтаже?

Нет, основание модуля VS-VSKH91/16 электрически изолировано от полупроводниковых кристаллов (2500V RMS).

В чем отличие серий VSKH и VSKL?

Они отличаются последовательностью включения тиристора и диода в модуле; VSKH — тиристор подключен к аноду, VSKL — к катоду.

Можно ли использовать этот модуль в зарядных устройствах?

Да, высокая перегрузочная способность делает его подходящим для зарядных устройств и выпрямителей общего назначения.

Vishay VS-VSKH91/16

Vishay VS-VSKH91/16 — силовой гибридный модуль (тиристор-диод) серии VSK91 в стандартном корпусе TO-240AA. Предназначен для регулирования и коммутации мощности в высоковольтных цепях до 1600В. Модуль сочетает высокую перегрузочную способность по току с низким тепловым сопротивлением, обеспечивая надежную работу в системах управления двигателями и ИБП.
