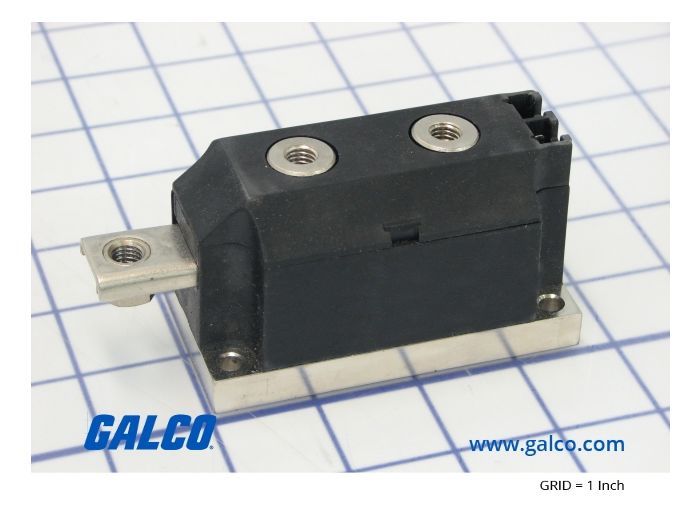

Vishay VS-VSKH250-16PBF

Артикул: VS-VSKH250-16PBF

Изготовитель: VISHAY

Новый продукт Запросить стоимость и остатки 543 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VS-VSKH250-16PBF

Раздел

Стандартный гибридный тиристор-диод

Подраздел

Vishay

Вес

Требуется расчет теплоотвода исходя из тока It(rms) 555 А и условий эксплуатации
Совместимость по монтажу: стандартные посадочные места MAGN-A-PAK (115x50 мм)
Необходим драйвер управления тиристором с током срабатывания не менее 200 мА
Изолированное основание допускает установку нескольких модулей на общий радиатор
Ограничение: не допускается превышение пикового напряжения 1600 В во избежание пробоя
Применение: однофазные и трехфазные мосты, мягкий пуск двигателей, управление нагревом
Сертификация: UL, соответствие RoHS

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда VISHAY на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Конфигурация: Тиристор-Диод (SCR-Diode) с вспомогательным катодом

Максимальное повторяющееся импульсное обратное напряжение (Vrrm): 1600 В

Средний ток во включенном состоянии (It avg): 250 А

Среднеквадратичное значение тока (It rms): 555 А

Критическая скорость нарастания напряжения (dv/dt): 1000 В/мкс

Ток управления затвором (Igt): 200 мА

Типовое время выключения (Tq): 150 мкс

Корпус MAGN-A-PAK с электрически изолированной металлической подложкой

Применение

Расшифровка: VSKH — схема SCR-Diode; 250 — ток (А); 16 — класс напряжения (1600 В)

PBF — экологически безопасное исполнение (Lead-Free/RoHS)

Существуют модификации с другим расположением компонентов: VSKL (Diode-SCR)

Возможные замены: аналогичные модули в корпусе MAGN-A-PAK от Infineon или Semikron при совпадении диаграмм включения

FAQ

Можно ли монтировать модуль на радиатор без изоляции?

Да, основание модуля электрически изолировано от полупроводниковых элементов, что позволяет использовать общие теплоотводы.

В чем отличие VSKH от VSKL в этой серии?

Отличие заключается в топологии (последовательности) соединения тиристора и диода относительно выводов, что критично для разводки шин.

Какое назначение у вспомогательного катода (Aux. Cathode)?

Он используется для подключения цепей управления (драйвера), обеспечивая стабильное включение тиристора при высоких токах нагрузки.

Vishay VS-VSKH250-16PBF

Vishay VS-VSKH250-16PBF — промышленный силовой модуль серии VSK250 в корпусе MAGN-A-PAK, выполненный по гибридной схеме «тиристор-диод». Предназначен для регулируемого выпрямления тока и управления мощностью в высоковольтных узлах (до 1600В), обеспечивая компактную сборку за счет электрически изолированного основания.
