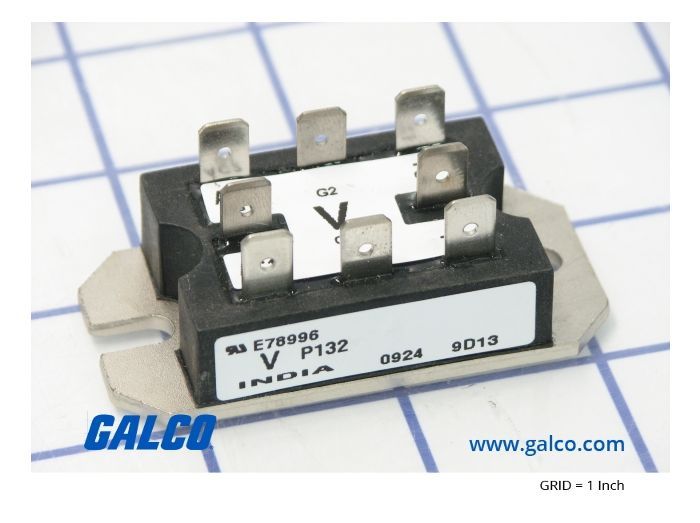

Vishay VS-P132

Артикул: VS-P132
Изготовитель: VISHAY
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VS-P132

Раздел
Стандартный тиристор
Подраздел
Vishay
Вес
  • Соответствие рабочего тока: расчет нагрузки не должен превышать 25 А с учетом пусковых токов
  • Напряжение сети: эксплуатация в цепях до 480 Vac
  • Теплоотвод: обязателен монтаж на радиатор для отвода тепла при нагрузках свыше нескольких ампер
  • Отсутствие встроенных опций: в данной модификации (VS-P132) нет встроенного варистора и шунтирующего диода (Free Wheeling Diode)
  • Интерфейс управления: стандартные клеммы под обжим без вспомогательных катодных выводов
  • Ограничения: не предназначен для работы в условиях агрессивных сред без защитного кожуха (IP00)
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда VISHAY на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип схемы: полностью управляемый тиристорный мост (Full-SCR)
Средний выходной ток (It avg): 25 А
Максимальное повторяющееся импульсное обратное напряжение (Vrrm): 600 В
Диапазон входного напряжения: от 120 до 480 В переменного тока
Напряжение изоляции: 2500 В (среднеквадратичное значение)
Тип подключения: ножевые клеммы 0.250" (6.35 мм) для быстрого монтажа
Компактный корпус весом 0.15 фунта (около 68 г)
Применение
Серия P: включает модификации на 25 А и 40 А
Опциональные компоненты: существуют версии со встроенным диодом свободного хода или варистором (уточнять по суффиксу)
Замена: возможна замена на аналогичные модули SEMIKRON или Crydom при совпадении схемы моста и габаритов основания
Маркировка: VS-P132 однозначно определяет ток 25А и напряжение 600В в данной линейке
FAQ

Нужен ли внешний диод для работы с индуктивной нагрузкой?

Да, модель VS-P132 не имеет встроенного диода (Free Wheeling Diode), поэтому при работе на двигатели или катушки требуется внешняя защита.


Можно ли использовать этот модуль для управления мощностью 15 кВт?

Да, серия P рассчитана на управление мощностью до 15 кВт, при условии соблюдения температурного режима и правильного подбора тока.


Какое крепление используется для силовых цепей?

Используются стандартные быстроразъемные клеммы Faston 6.35 мм (0.250 дюйма).


Vishay VS-P132
Vishay VS-P132 — компактный силовой тиристорный модуль серии P, выполненный по мостовой схеме полного управления (Full Control SCR Bridge). Предназначен для регулирования переменного и постоянного напряжения в промышленных установках мощностью до 15 кВт, обеспечивая надежную гальваническую развязку и удобство монтажа.
