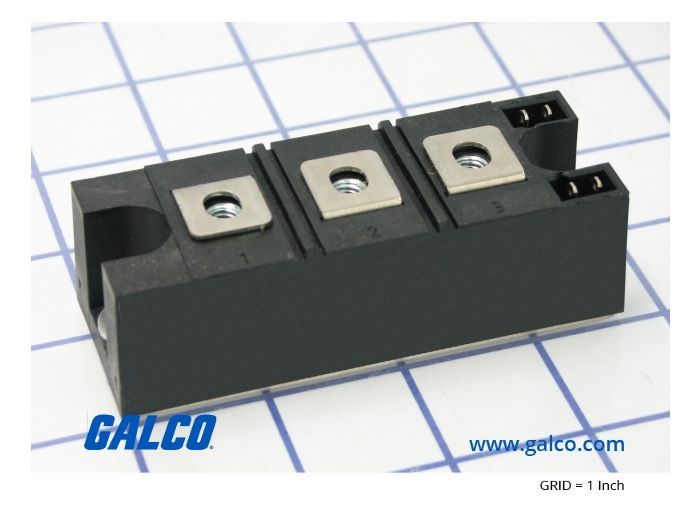

Vishay VS-VSKT162/12PBF

Артикул: VS-VSKT162/12PBF

Изготовитель: VISHAY

Новый продукт Запросить стоимость и остатки 138 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VS-VSKT162/12PBF

Раздел

Стандартный тиристор

Подраздел

Vishay

Вес

Проверка совместимости по рабочему напряжению: допуск до 1200 В в цепях переменного тока.
Расчет теплового режима: обязательное использование радиатора с учетом теплового сопротивления модуля.
Тип нагрузки: подходит для управления индуктивными и резистивными нагрузками высокой мощности.
Механический монтаж: соответствие посадочных мест размерам 94x35 мм.
Интерфейс: винтовые клеммы для силовых цепей и наличие выводов для цепей управления (вспомогательный катод).
Монтаж: крепление к теплоотводу с применением термопасты для обеспечения теплопередачи.
Интеграция: полная совместимость с системами управления, поддерживающими ток управления до 150 мА (Igt).
Ограничение по охлаждению: не допускается эксплуатация без эффективного отвода тепла при токах выше 10-15 А.
Среда: требуется защита от прямого воздействия влаги и агрессивных химических веществ (IP00).
Сертификация: UL approved, RoHS compliant.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда VISHAY на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Максимальное повторяющееся импульсное обратное напряжение (Vrrm): 1200 В

Средний ток в открытом состоянии (It avg): 160 А

Действующее значение тока (It rms): 355 А

Напряжение изоляции корпуса: 3500 VRMS

Критическая скорость подъема напряжения (dv/dt): 1000 В/мкс

Конфигурация схемы: SCR Doubler со вспомогательным катодом

Технология Glass Passivated для повышения надежности и стабильности характеристик

Корпус промышленного стандарта INT-A-PAK с винтовым креплением

Применение

Код модели: 12 в наименовании указывает на класс напряжения (1200 В).

Суффикс PBF: подтверждает соответствие экологическому стандарту RoHS (отсутствие свинца).

Линейка VSK162: существуют исполнения на 400 В (/04), 800 В (/08), 1400 В (/14) и 1600 В (/16).

Взаимозаменяемость: возможна замена на аналоги в корпусе INT-A-PAK (например, серии Semikron SKKT, Infineon TT, IXYS MCC) при совпадении токовых и вольт-амперных характеристик.

Варианты схем: серия VSKL (тиристор-диод) или VSKE (диод-тиристор) в том же корпусе для иных топологий выпрямителей.

FAQ

Что означает конфигурация SCR Doubler?

Это схема из двух последовательно соединенных тиристоров, позволяющая использовать модуль как одно плечо мостового выпрямителя или для управления переменным током.

Нужна ли изоляция при монтаже на радиатор?

Нет, основание модуля уже изолировано (3500 В), что позволяет устанавливать несколько модулей на один общий радиатор без дополнительных прокладок.

Какое назначение у вспомогательного катода (Aux. Cathode)?

Он используется для подключения цепи управления затвором, обеспечивая более точную подачу сигнала и снижая влияние помех от силового контура.

Vishay VS-VSKT162/12PBF

Силовой тиристорный модуль Vishay VS-VSKT162/12PBF — это полупроводниковый компонент в корпусе INT-A-PAK, сконфигурированный как сдвоенный тиристор (SCR Doubler). Модуль предназначен для промышленного применения в схемах фазового управления, мягкого пуска двигателей, выпрямителях и источниках питания, где требуется высокая плотность мощности и электрическая изоляция основания.
