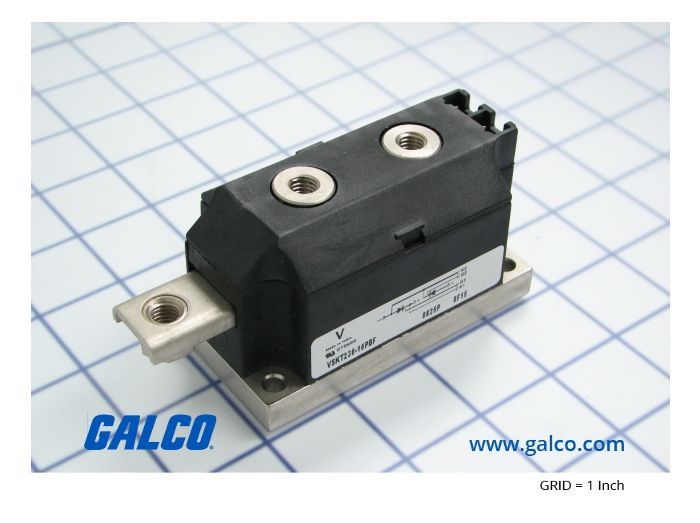

Vishay VS-VSKT230-16PBF

Артикул: VS-VSKT230-16PBF

Изготовитель: VISHAY

Новый продукт Запросить стоимость и остатки 461 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VS-VSKT230-16PBF

Раздел

Стандартный тиристор

Подраздел

Vishay

Вес

Соответствие электрической схеме: SCR Doubler (тиристорная пара с общим узлом)
Тип монтажа: Винтовое крепление к радиатору (необходима теплопроводная паста)
Расчет теплового режима: Требуется расчет радиатора исходя из It (avg) и условий среды
Управление: Требуется импульсный сигнал на затвор (Igt уточняется по datasheet)
Соответствие стандартам: UL (E78996), RoHS Compliant
Ограничение по частоте: Время выключения (Tq) 150 мкс (стандартное применение)
Условия эксплуатации: Не использовать в цепях с напряжением выше 1600 В без защитных варисторов

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда VISHAY на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Конфигурация: SCR/SCR (два тиристора, схема полумост)

Максимальное обратное напряжение (Vrrm): 1600 В

Средний ток во включенном состоянии (It avg): 230 А

Действующее значение тока (It rms): 510 А

Напряжение изоляции: 3500 VRMS

Скорость нарастания напряжения (dv/dt): 1000 В/мкс

Тип корпуса: MAGN-A-PAK (герметичный, промышленный стандарт)

Наличие вспомогательного катода (Aux. Cathode)

Применение

Линейка VSK230: Включает исполнения VSKT (SCR/SCR), VSKH (SCR/Diode), VSKL (Diode/SCR)

Код напряжения: Цифра '16' в маркировке означает 1600 В (существуют версии на 04, 08, 12, 14)

Суффикс PBF: Указывает на бессвинцовое исполнение (RoHS)

Аналоги: Модули в корпусе MAGN-A-PAK от Semikron (серия SKKT) или Infineon (серия TT/TD) при совпадении характеристик

FAQ

Нужна ли изоляция при монтаже на радиатор?

Нет, основание модуля электрически изолировано от полупроводников (до 3500 В), что позволяет монтировать несколько единиц на общий теплоотвод.

Для каких задач подходит VS-VSKT230-16PBF?

Основные сферы применения: зарядные устройства для АКБ, сварочные аппараты, приводы двигателей постоянного тока и системы бесперебойного питания (ИБП).

Чем отличается схема VSKT от VSKH?

В модуле VSKT установлены два тиристора, а в VSKH — один тиристор и один диод.

Vishay VS-VSKT230-16PBF

VS-VSKT230-16PBF — это силовой полупроводниковый модуль серии VSK230 (MAGN-A-PAK), состоящий из двух последовательно соединенных тиристоров (SCR Doubler). Модуль предназначен для коммутации переменного и выпрямления постоянного тока в промышленных установках высокой мощности. Электрически изолированное основание позволяет устанавливать несколько модулей на один охладитель без дополнительных диэлектрических прокладок.
