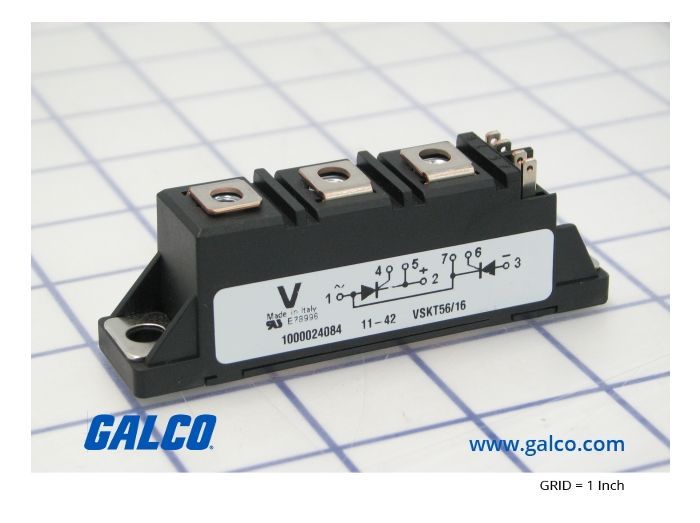

Vishay VS-VSKT56/16

Артикул: VS-VSKT56/16

Изготовитель: VISHAY

Новый продукт Запросить стоимость и остатки 109 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VS-VSKT56/16

Раздел

Стандартный тиристор

Подраздел

Vishay

Вес

Совместимость по напряжению: убедитесь, что рабочее напряжение системы не превышает 1600 В с учетом запаса
Охлаждение: требуется установка на радиатор; монтажные габариты 92x22.6 мм
Интерфейс: винтовые клеммы для силовых цепей и клеммы для цепей управления (вспомогательный катод)
Ограничения: не использовать в условиях превышения рабочей температуры без принудительного охлаждения
Изоляция: основание модуля изолировано, что позволяет устанавливать несколько модулей на один радиатор
Сертификация: UL, соответствие нормам RoHS

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда VISHAY на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Конфигурация: SCR Doubler (два SCR с общим узлом и доп. катодом)

Пиковое обратное напряжение (Vrrm): 1600 В

Средний ток в открытом состоянии (It avg): 60 А

Действующее значение тока (It rms): 135 А

Скорость нарастания напряжения (dv/dt): 1000 В/мкс

Ток управления затвором (Igt): 150 мА (согласно стандартным спецификациям серии VSK56)

Тип корпуса: TO-240AA (промышленный стандарт ADD-A-PAK)

Особенности: Низкое тепловое сопротивление, высокая перегрузочная способность (Surge Capacity)

Применение

Серия Vishay VSK56: цифра после дроби (/16) указывает на напряжение (16 = 1600В, 12 = 1200В)

Расшифровка: VSK — серия модуля, T — топология тиристор-тиристор, 56 — средний ток

Прямые аналоги: Semikron SKKT 57/16, IXYS MCC 56-16io1, Infineon TT56N16

Заменяемость: модель /16 может заменить модели с меньшим напряжением (/04, /08, /12) внутри серии

FAQ

Можно ли заменить VS-VSKT56/12 на VS-VSKT56/16?

Да, модель /16 является полным аналогом с повышенным до 1600 В запасом по напряжению.

Нужна ли термопаста при монтаже?

Да, для обеспечения низкого теплового сопротивления использование термоинтерфейса между основанием модуля и радиатором обязательно.

Для каких задач подходит схема SCR Doubler?

Оптимальна для построения управляемых выпрямительных мостов и регуляторов переменного тока.

Vishay VS-VSKT56/16

Силовой тиристорный модуль Vishay VS-VSKT56/16 — это полупроводниковый компонент в корпусе TO-240AA, выполненный по схеме SCR Doubler (два тиристора последовательно с вспомогательным катодом). Предназначен для промышленного применения в регулируемых источниках питания, системах плавного пуска, управлении скоростью двигателей, ИБП и зарядных устройствах.
