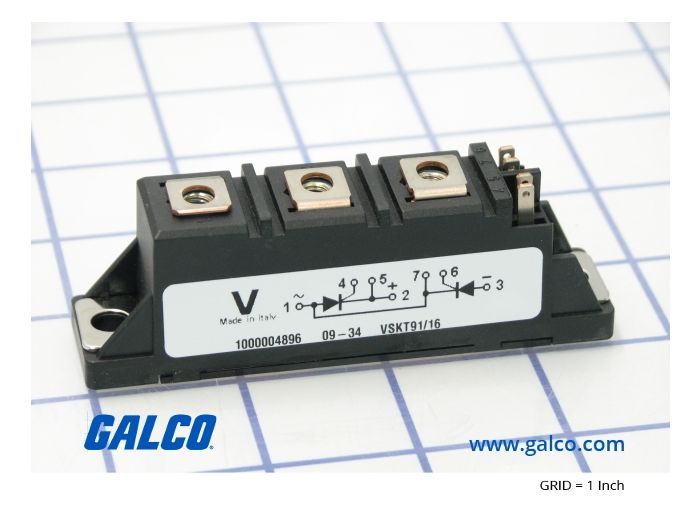

Vishay VS-VSKT91/16

Артикул: VS-VSKT91/16

Изготовитель: VISHAY

Новый продукт Запросить стоимость и остатки 113 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VS-VSKT91/16

Раздел

Стандартный тиристор

Подраздел

Vishay

Вес

Проверка рабочего напряжения системы: запас по Vrrm должен соответствовать сетевым пикам (до 1600 В)
Расчет теплоотвода: обязателен монтаж на охладитель (радиатор) с учетом низкого теплового сопротивления модуля
Тип нагрузки: подходит для активных и индуктивных нагрузок в цепях переменного тока
Монтажные габариты: соответствие посадочным местам TO-240AA (92 x 22.6 x 35 мм)
Интеграция: подключение через винтовые клеммы, наличие вспомогательных выводов катода для цепей управления
Ограничения: IP00 (требуется дополнительная защита от пыли и влаги), соблюдение момента затяжки винтов при монтаже
Сертификация: UL approved, соответствие RoHS

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда VISHAY на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Конфигурация: SCR Doubler (два последовательных тиристора) с вспомогательным катодом

Максимальное повторяющееся импульсное напряжение (Vrrm): 1600 В

Средний ток в открытом состоянии (It avg): 95 А

Действующее значение тока (It rms): 210 А

Критическая скорость нарастания напряжения (dv/dt): 1000 В/мкс

Ток управления затвором (Igt): 150 мА

Тип корпуса: TO-240AA (промышленный стандарт)

Вес нетто: 70 г (0.155 lbs)

Применение

Цифровой индекс /16: указывает на рабочее напряжение 1600 В (существуют версии /04, /08, /12 на меньшее напряжение)

VS-VSKT...: серия SCR/SCR (два тиристора)

VS-VSKH...: альтернативная серия SCR/Diode (тиристор-диод) в том же корпусе для схем выпрямления

Совместимые аналоги: серии SKKT (Semikron), MCC (IXYS), IRKT (International Rectifier/Infineon) в корпусе ADD-A-PAK

FAQ

Чем отличается схема SCR Doubler в этом модуле?

Это последовательное соединение двух тиристоров, что позволяет использовать модуль в качестве плеча мостового выпрямителя или регулятора переменного тока.

Требуется ли изоляция при монтаже на радиатор?

Нет, основание модуля VS-VSKT91/16 электрически изолировано, что позволяет устанавливать несколько модулей на один общий радиатор.

Можно ли заменить VS-VSKT91/16 на VS-VSKT91/12?

Только если рабочее напряжение в вашей цепи не превышает 1200 В; замена на понижение напряжения требует проверки инженером.

Vishay VS-VSKT91/16

Vishay VS-VSKT91/16 — силовой тиристорный модуль серии VSK91 в корпусе TO-240AA (ADD-A-PAK). Предназначен для регулирования мощности в промышленных сетях высокого напряжения, включая электроприводы, ИБП и системы температурного контроля. Модуль сочетает высокую перегрузочную способность по току с низким тепловым сопротивлением основания.
