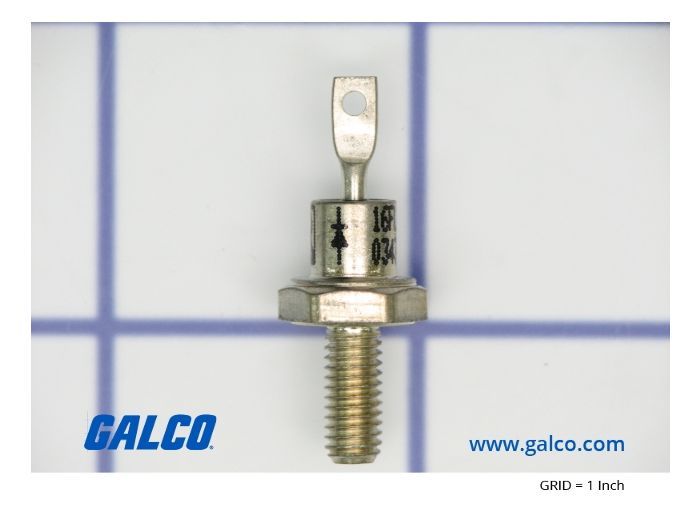

Vishay VS-16FLR100S05

Артикул: VS-16FLR100S05

Изготовитель: VISHAY

Новый продукт Запросить стоимость и остатки 107 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VS-16FLR100S05

Раздел

Быстрое восстановление

Подраздел

Vishay

Вес

Проверка полярности: версия 'R' предполагает монтаж анодом на радиатор; убедитесь в совместимости с электрической схемой.
Теплоотвод: обязательная установка на радиатор для обеспечения номинального тока 16 А.
Монтажное усилие: строгий контроль момента затяжки 1.5 Нм (13 lbf-inches) для исключения повреждения кристалла.
Электрическое соединение: верхний вывод совместим с пайкой или обжимными наконечниками (Lug).
Частотный режим: подходит для систем с жестким переключением (Trr до 500 нс).
Ограничение по току: запрещена эксплуатация на 16 А при высоких температурах без принудительного охлаждения.
Среда эксплуатации: не допускается использование в химически агрессивных средах, разрушающих металл корпуса DO-4.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда VISHAY на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Максимальное обратное напряжение (Vrrm): 1000 В

Средний выпрямленный ток (If avg): 16 А

Время обратного восстановления (Trr): 500 нс

Исполнение полярности: Обратная (Reverse) — анод на основании (Anode Stud)

Тип корпуса: DO-4 (резьбовая шпилька)

Высокая перегрузочная способность по току (Surge Capability)

Соответствие стандарту JEDEC

Применение

VS-16FL...: Базовая серия диодов быстрого восстановления на 16 А.

Суффикс 'R': Анод на основании. Версии без 'R' имеют катод на основании.

Код '100': Указывает на класс напряжения 1000 В (100 * 10).

Суффикс 'S05': Индекс времени восстановления (Trr = 500 нс).

Взаимозаменяемость: возможна замена аналогами в корпусе DO-4 от IR/Vishay при совпадении Trr и полярности.

FAQ

Что означает буква 'R' в маркировке VS-16FLR100S05?

Она указывает на обратную полярность: на крепежной шпильке (основании) находится анод, а не катод.

Нужна ли изоляция при монтаже на радиатор?

Да, если радиатор является общим для нескольких компонентов, так как шпилька диода находится под напряжением (анод).

Можно ли превышать момент затяжки в 1.5 Нм?

Нет, превышение усилия может привести к механическому повреждению внутренней структуры диода или срыву резьбы DO-4.

Vishay VS-16FLR100S05

Vishay VS-16FLR100S05 — быстровосстанавливающийся выпрямительный диод средней мощности в герметичном корпусе DO-4 с резьбовым креплением. Предназначен для работы в инверторах, преобразователях частоты и ультразвуковых системах, где требуется малое время обратного восстановления (500 нс) и низкий уровень накопленного заряда.
