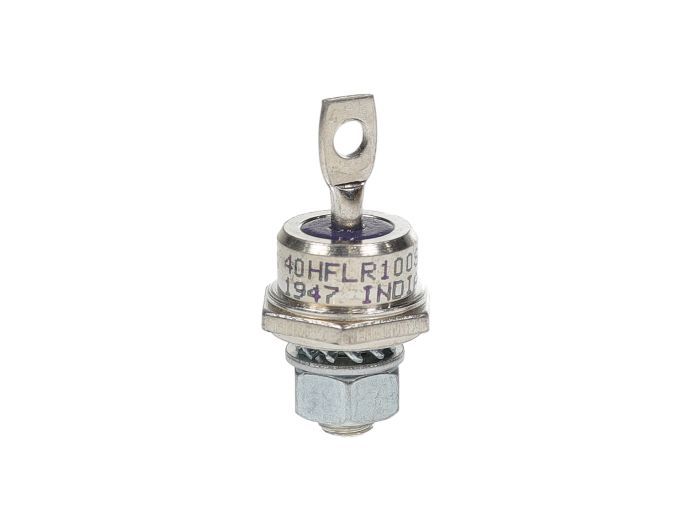

Vishay VS-40HFLR100S05

Артикул: VS-40HFLR100S05
Изготовитель: VISHAY
Thumbnail 0
Vishay VS-40HFLR100S05 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VS-40HFLR100S05

Раздел
Быстрое восстановление
Подраздел
Vishay
Вес
  • Проверка совместимости полярности: версия 'R' предполагает анод на основании, катод на выводе.
  • Соответствие монтажного усилия: рекомендованный момент затяжки 37 lbf-inches (4.2 Н·м).
  • Температурный режим: обязательное использование радиатора для отвода избыточного тепла при токах >10 А.
  • Интерфейс подключения: верхний вывод под клемму (Lug lead).
  • Ограничение: не допускается превышение ударного тока 420 А во избежание пробоя.
  • Среда: требуется защита корпуса от агрессивных сред и высокой влажности (открытый металл).
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда VISHAY на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Максимальное обратное напряжение (Vrrm): 1000 В
Средний выпрямленный ток (IF avg): 40 А
Действующее значение тока (IF rms): 63 А
Время обратного восстановления (Trr): 500 нс
Ударный ток (Ifsm): 420 А (при 50/60 Гц)
Тип корпуса: DO-203AB (DO-5) со шпилькой
Размер резьбы: 1/4-28 UNF-2A
Прямое падение напряжения (Vfm): 1.95 В
Полярность: обратная (Anode Stud / Anode on base)
Применение
Серия 40HFL: включает модели с напряжением от 100 В до 1000 В.
Суффикс 'R': указывает на обратную полярность (Reverse). Модели без 'R' имеют катод на шпильке.
Суффикс 'S05': спецификация времени восстановления (500 нс).
Маркировка корпуса: DO-203AB является современным стандартом для классического DO-5.
Альтернативы: возможна замена на аналоги серии 40HFL от International Rectifier (при совпадении шага резьбы).
FAQ

Что означает 'Reverse' в описании VS-40HFLR100S05?

Это означает обратную полярность: анод диода соединен с резьбовым основанием, а катод — с гибким выводом.


Какую резьбу использовать для монтажа?

Используется дюймовая резьба 1/4-28 UNF-2A. Использование метрических гаек M6 недопустимо.


Где применяется данный тип диода?

В высокочастотных сварочных аппаратах, импульсных источниках питания и инверторах, где критично время Trr 500 нс.


Vishay VS-40HFLR100S05
Силовой диод Vishay VS-40HFLR100S05 с быстрым восстановлением предназначен для работы в высокочастотных выпрямителях и преобразователях мощности. Устройство выполнено в металлическом корпусе DO-5 (DO-203AB) и рассчитано на средний ток 40 А при пиковом обратном напряжении до 1000 В. Ключевой особенностью является обратная полярность (анод на шпильке), что упрощает монтаж в специфических конфигурациях радиаторов.
