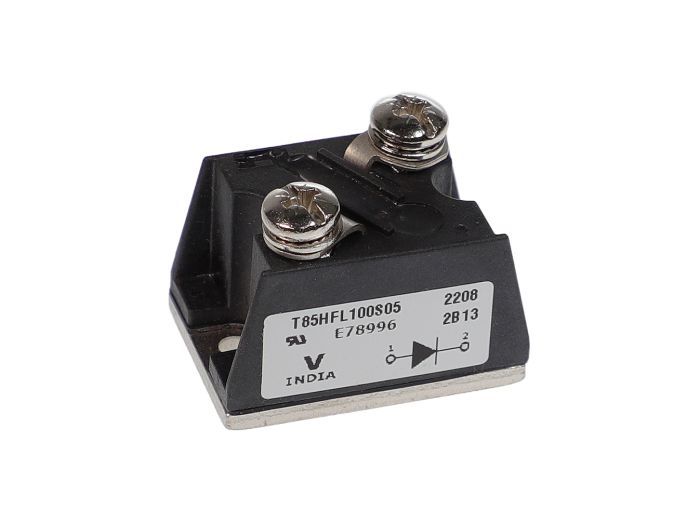

Vishay VS-T85HFL100S05

Артикул: VS-T85HFL100S05

Изготовитель: VISHAY

Новый продукт Запросить стоимость и остатки 110 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VS-T85HFL100S05

Раздел

Быстрое восстановление

Подраздел

Vishay

Вес

Проверка соответствия пикового обратного напряжения (1000 В) и среднего тока нагрузки (85 А).
Учет времени восстановления (500 нс) для высокочастотных циклов переключения.
Контроль момента затяжки при монтаже (11.5 lbf-inches) для обеспечения теплового контакта.
Совместимость: Может использоваться совместно с тиристорными модулями Vishay серии T в схемах самокоммутируемых инверторов.
Монтаж: Стандартный модуль для установки на общий радиатор с другими компонентами.
Ограничение: Не превышать рабочее напряжение 1000 В во избежание пробоя.
Ограничение: Требует принудительного охлаждения (радиатора); эксплуатация без теплоотвода не допускается.
Сертификация: UL Recognized (UR), RoHS Compliant.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда VISHAY на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Средний выпрямленный ток (IF avg): 85 А

Максимальное повторяющееся импульсное обратное напряжение (Vrrm): 1000 В

Время обратного восстановления (Trr): 500 нс

Напряжение изоляции корпуса: 3500 В (RMS)

Ударный ток (Ifsm): 1370 А

Прямое падение напряжения (Vfm): 1.55 В

Исполнение: Одиночный диод с изолированным основанием

Применение

VS-T85HFL100S05: '85' — ток 85А, '100' — напряжение 1000В, 'S05' — Trr 500нс.

Линейка T40/T70/T85: включает модификации на 40А, 70А и 85А соответственно.

Доступны версии с другими классами напряжения (400В, 600В) и скоростями восстановления.

Возможные функциональные аналоги: модули серий SKKD (Semikron) или аналогичные решения от Infineon в сопоставимых габаритах.

FAQ

Можно ли устанавливать модуль на общий радиатор с другими компонентами?

Да, основание модуля электрически изолировано (3500V RMS), что позволяет монтировать несколько модулей на один теплоотвод.

Для каких задач подходит суффикс S05?

Данный суффикс указывает на время обратного восстановления 500 нс, что оптимально для индукционного нагрева и сварочных аппаратов.

Какое критическое ограничение по току?

Максимальный действующий (RMS) ток составляет 133 А, средний — не более 85 А при соблюдении температурного режима.

Vishay VS-T85HFL100S05

Высокоскоростной силовой диод серии T-Module в модульном исполнении. Предназначен для работы в качестве обратного диода (freewheeling), в составе инверторов, DC-чопперов и систем управления двигателями, где требуются малые времена восстановления и гальваническая развязка.
